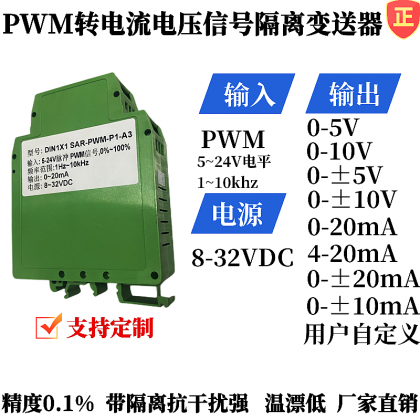

>>精度等级：0.1级。产品出厂前已检验校正，用户可以直接使用
>>辅助电源：8-32V 宽范围供电
>>PWM脉宽调制信号输入: 1Hz~10KHz
>>输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力
>>全量程范围内极高的线性度（非线性度<0.2%）
>>标准DIN35 导轨式安装
>>具有较强的抗电磁干扰和高频信号干扰能力
应用：
>>数字信号转模拟信号，DA变换
>>隔离4-20mA或0-20mA信号传输
>>工业现场特殊信号隔离及变换
>>PWM信号长线无失真传输
>>仪器仪表信号收发
>>电力监控、医疗设备隔离
>>变频器信号隔离采集
>>PLC/FA 电机信号隔离控制
>>脉宽测量
产品选型表：
DIN1x1 SAR-PWM - U/A□
|
输出信号 |
|||
|
电流 |
代码 |
电压 |
代码 |
|
0-20ma |
A3 |
0~5V |
U1 |
|
4-20ma |
A4 |
0-10V |
U2 |
|
用户自定义 |
Az |
1-5V |
U6 |
|
|
|
用户自定义 |
Uz |
|
|
|
|
|
选型举例：
例1：输入信号:100Hz PWM 供电电源:24V 输出信号:4-20mA 型号:DIN1x1 SAR-PWM-A4
例2：输入信号: 5KHz PWM 供电电源:12V 输出信号:0-10V 型号:DIN1X1 SAR-PWM -U2
例3：输入信号: 10KHz PWM 供电电源:24V 输出信号:0-20mA 型号:DIN1X1 SAR-PWM-A3
通用参数
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
|
隔离电压 |
1min |
1500 |
2500 |
|
VDC |
|
|
信号输入 |
PWM幅值（VP-P） |
|
4.5 |
12 |
30 |
V |
|
PWM频率范围 |
|
1 |
500 |
10000 |
Hz |
|
|
PWM输入低电平 |
|
0 |
0 |
1.5 |
V |
|
|
PWM输入高电平 |
|
4.5 |
12 |
30 |
V |
|
|
信号输出 |
电压负载能力 |
5V |
2K |
10K |
|
Ω |
|
电流负载能力 |
20mA |
0 |
250 |
350 |
Ω |
|
|
响应时间 |
|
|
100 |
10000 |
ms |
|
|
辅助电源 |
电压 |
用户自定义 |
8 |
12 |
32 |
VDC |
|
电流 |
VD=12V |
|
83 |
|
mA |
|
|
辅助电源功耗 |
|
|
1 |
|
W |
|
|
工作环境温度 |
|
-40 |
|
85 |
℃ |
|
|
贮存温度 |
|
-40 |
|
85 |
℃ |
|
