产品概述：

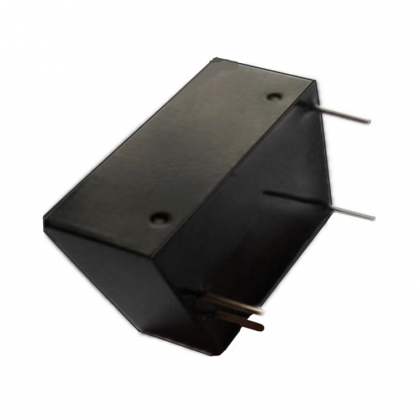

GRB系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出最高电压：50V、100VDC、110VDC、150VDC、200VDC、250VDC、300VDC、350VDC、500、1000V等，具有功率密度大，输出功率高，应用范围广等优点。
产品特点：
⑴效率高达75%以上 ⑵工作温度: -40℃~+85℃
⑶1x2英寸标准封装 ⑷阻燃封装，满足UL94-V0 要求
⑸宽范围输入稳压输出 ⑹温度特性好、价格低
⑺可直接焊在PCB 上 ⑻产品尺寸：25.4x25.4x12.5 单位: mm
选型指南：
GRB XX XXXD-XXmA-U1
XX 输入电源
XXX 输出电源
XXmA 输出最大电流
U1 控制信号0－5V
产品型号 输入电压
（VDC） 输出电压
（VDC） 输出最大电流
（mA） 效率
（%）
标称值 输入范围
GRB12100D-40mA-U1 12 .0 9.0~18.0 0-100V 40 76
GRB12250D-20mA-U1 12 .0 9.0~18.0 0-250 20 78
GRB12350D-10mA-U1 12 .0 9.0~18.0 0-350 10 76
GRB24100D-40mA-U1 24 .0 18.0~36.0 0-100 40 78
GRB24200D-20mA-U1 24 .0 18.0~36.0 0-200 20 79
GRB24300D-10mA-U1 24 .0 18.0~36.0 0-300 10 81
技术指标：
输出特性
技术指标 技术参数 测试条件
稳压精度 1.0 %max 0%~100%负载范围
电压调整率 0.5%max 满载
负载调整率 +/-0.5% type.
+/-1% max. (No load to full load) 0%~100%负载范围
纹波和噪声 (滤波后测试) ≤150 mV p-p, max 20MHz带宽
动态响应速度 ≤150us 25%负载~满载
启动延迟时间 500ms
输入特性
输入电压范围 （5VDC） 4.5—9.0VDC
（12VDC）9.0—18VDC
（24VDC）18—36VDC
线性高速率 0.5% 低端 ~ 高端
控制电压 输入信号 0-5V
输入阻抗 100K
100K
开关频率 200KHz 典型值
转换效率 参见型号选择表
隔离电压 输入、输出和控制电压信号不隔离 输入和输出之间
平均无故障间隔时间 1000000小时
温度系数 0.02%/℃
环境特性
工作温度范围 -40℃~+75℃
储存温度 -55℃~+125℃
相对湿度 10%~90%
冷却方式 自由空气
产品选型列举：
型号：GRB12100D-40mA-U1，输出端C4电容可选 47UF/200V的电解电容。
输入电压Vin：9~18VDC；输出电压Vout：0-100VDC；输出最大电流：40mA
控制电压：0-5V
