产品概述：

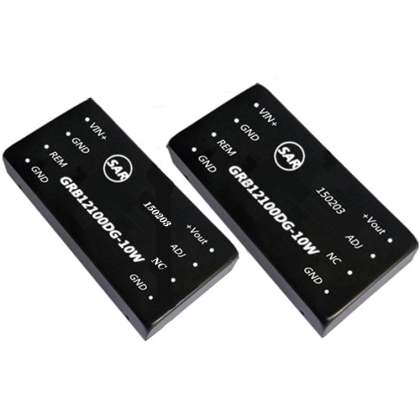

GRB系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出最高电压：50V、100VDC、110VDC、150VDC、200VDC、250VDC、300VDC、350VDC、500、1000V等，具有功率密度大，输出功率高，应用范围广等优点。
产品特点：
⑴效率高达75%以上 ⑵工作温度: -40℃~+85℃
⑶1x2英寸标准封装 ⑷阻燃封装，满足UL94-V0 要求
⑸宽范围输入稳压输出 ⑹温度特性好、价格低
⑺可直接焊在PCB 上 ⑻产品尺寸：25.4x25.4x12.5 单位: mm
选型指南：
GRB XX XXXD-XXmA-U1
XX 输入电源
XXX 输出电源
XXmA 输出最大电流
U1 控制信号0－5V
|
产品型号 |
输入电压 （VDC） |
输出电压 （VDC） |
输出最大电流 （mA） |
效率 （%） |
|
|
标称值 |
输入范围 |
||||
|
GRB12100D-40mA-U1 |
12 .0 |
9.0~18.0 |
0-100V |
40 |
76 |
|
GRB12250D-20mA-U1 |
12 .0 |
9.0~18.0 |
0-250 |
20 |
78 |
|
GRB12350D-10mA-U1 |
12 .0 |
9.0~18.0 |
0-350 |
10 |
76 |
|
GRB24100D-40mA-U1 |
24 .0 |
18.0~36.0 |
0-100 |
40 |
78 |
|
GRB24200D-20mA-U1 |
24 .0 |
18.0~36.0 |
0-200 |
20 |
79 |
|
GRB24300D-10mA-U1 |
24 .0 |
18.0~36.0 |
0-300 |
10 |
81 |
技术指标：
|
输出特性 |
|
||||
|
技术指标 |
技术参数 |
测试条件 |
|
||
|
稳压精度 |
1.0 %max |
0%~100%负载范围 |
|
||
|
电压调整率 |
0.5%max |
满载 |
|
||
|
负载调整率 |
+/-0.5% type. +/-1% max. (No load to full load) |
0%~100%负载范围 |
|
||
|
纹波和噪声 (滤波后测试) |
≤150 mV p-p, max |
20MHz带宽 |
|
||
|
动态响应速度 |
≤150us |
25%负载~满载 |
|
||
|
启动延迟时间 |
500ms |
|
|||
|
输入特性 |
|
||||
|
输入电压范围 |
（5VDC） 4.5—9.0VDC |
|
|||
|
（12VDC）9.0—18VDC |
|
||||
|
（24VDC）18—36VDC |
|
||||
|
线性高速率 |
0.5% |
低端 ~ 高端 |
|
||
|
控制电压 |
输入信号 |
0-5V |
|
|
|
|
输入阻抗 |
100K |
|
|
||
|
|
|
100K |
|||
|
开关频率 |
200KHz |
典型值 |
|
||
|
转换效率 |
参见型号选择表 |
|
|||
|
隔离电压 |
输入、输出和控制电压信号不隔离 |
输入和输出之间 |
|
||
|
平均无故障间隔时间 |
1000000小时 |
|
|||
|
温度系数 |
0.02%/℃ |
|
|||
|
环境特性 |
|
||||
|
工作温度范围 |
-40℃~+75℃ |
|
|||
|
储存温度 |
-55℃~+125℃ |
|
|||
|
相对湿度 |
10%~90% |
|
|||
|
冷却方式 |
自由空气 |
|
|||
产品选型列举：
型号：GRB12100D-40mA-U1，输出端C4电容可选 47UF/200V的电解电容。
输入电压Vin：9~18VDC；输出电压Vout：0-100VDC；输出最大电流：40mA
控制电压：0-5V
