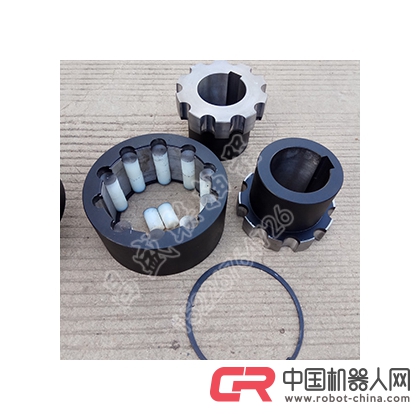

ZL型弹性柱销齿式联轴器，ZLD带锥度孔弹性柱销齿式联轴器，ZLL型带制动轮弹性柱销齿式联轴器
1、概述
产品特点：利用尼龙棒的纵断面剪切强度传递转矩。
主要用途及适用范围：适用于同轴系的传动轴系。
规格：ZL型外径范围：60-1640mm(外齿套)，ZLD型外径范围76-515mm（外套），ZLL型制动轮160-
800mm（制动轮直径）
型号的组成及代表意义：ZL型普通型，ZLD型为带锥度孔型，ZLL型为带制动轮型。
工作条件：工作温度-20-70℃，对不要求控制噪音的环境较适用。
对环境的影响：有轻微噪音
2、安全
安全使用期，生产日期，有效期
一般情况的安全适用方法：参考机械零部件使用说明或官方网站技术专栏参考
容易出现错误的使用方法或误操作：安装不到位即使用或者使用不当手法强行安装。
错误使用、操作可能造成的伤害:设备轴头损坏甚至设备损坏
异常情况下的紧急处理措施：具体说明见官方网站说明
3、技术特性
主要性能：补偿偏移能力，减震性能。轴向±1.5-5mm，径向0.3-1.5mm，角向0.5°
主要参数：
许用轴孔范围：ZL型：12-850mm，ZLD型：12-220mm，ZLL型：16-180mm
轴孔长度范围：ZL型：27-1000mm，ZLD型：20-352mm，ZLL型：30-302mm
公称扭矩范围：ZL型：100-2500000N.m，ZLD型：100-100000N.m，ZLL型：250-31500N.m
许用转速范围：ZL型：4000-460r/min，ZLD型：4000-1500r/mim，ZLL型：4000-950r/min
以上是国标GB5015-85标准参数，昌盛联轴器厂可以承接非标准尺寸的加工订做，来样来图即可。
4、外形及安装尺寸
ZL型的外形尺寸直径*高度：60*160-1640*2020mm
ZLD型外形尺寸直径*高度：76*120-515*752mm
ZLL型外形尺寸直径*高度：160*166-800*610mm
5、重量
ZL型规格重量范围：0.86-13026Kg
ZLD型规格重量范围：0.73-502Kg
ZLL型规格重量范围：6.4-406Kg
以上信息由泊头市昌盛石化机械厂授权发布，转载请注明出处。
