用于锂电池测试的仪器设备

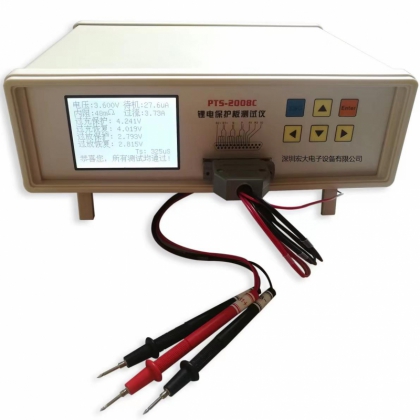

PTS-2008C锂电池保护板测试仪是由深圳市宏大电子设备有限公司开发的专用检测设备，主要用于锂电池保护板的安全性能及功能参数评估，支持保护板静态耗电测试、内阻测试等核心功能，广泛应用于锂电池生产制造、质量检测等领域 [1] [3]。
该设备支持1-2节锂电池保护板检测，具备快速测试（1秒判断保护板功能）和高精度测试（5-10秒获取完整参数）两种模式，电压测量精度达±1mV。其核心功能包括过充/过放保护测试、内阻测量（1-200mΩ±1mR）、静态功耗检测（1-100μA±0.1μA）等10余项指标，兼容带DS2502通讯码片的电池测试需求 [1-2]。
仪器采用大屏幕LCD中文显示界面与自动化测试流程，配备D形25孔标准接口及4线制连接设计以减少误差，内置ID/热敏电阻端子。物理尺寸为300×300×100mm，重约4kg，电源适配220V±10% 50Hz，适用于0-40℃环境。
中文名
PTS-2008C锂电池保护板测试仪
用 途
保护板静态耗电测试、保护板内阻测试等
产品类型
测试仪
特 点
自动测试，无需按键启动，减低操作复杂程度
目录
1锂电池介绍
2主要功能
锂电池介绍
播报
编辑
锂电池是一种广泛应用于手机，媒体播放机，便携式DVD机等随身数码产品上面的电池，因为它的优良特性，已经慢慢取代于电池，镍氢镍镉电池等，但因为锂电池电芯的特性，也有一些使用上的特点，首先，锂绝对不能过度充电，过度充电可能会导致电池爆炸，起火，膨胀等安全事故，而且可能对人身造成伤害，锂电池也不能过度放电，一旦过度放电，锂电池可能大大缩减使用寿命，甚至可能导致报废，不能再恢复充电容量，锂电池也不能大电流放电，在大电流放电情况下，锂电池也可能严重发热，甚至导致起火爆炸的恶性事帮故。
为了更好的使用锂电池，避免锂电池使用上安全事故以及延长锂电池的使用寿命，所以，锂电池保护板成了锂电池就用上关键零部件，基本上一块成品锂电池至少要包含一块锂电池保护板，锂电池电芯，保护板，外壳包装成了锂电池包（PACK）构成必要的三要素，很大程度上，锂电池使用上是否安全可靠，除了电芯质量外，锂电池保护板能否有效起到保护作用，成了绝对关键的因素。
长期以来，锂电池保护板的有效检测是一个比较困难的问题，锂电池保护板涉及到参数很多，而且要求精度都比较高，比如过充电保护电压要求达到±25mV，而且由于锂电池保护板的保护一般都有延时时间，所以，测试保护板的时候，测量精度和测试时间构成很大的矛盾，为了获得足够的测量精度，必须要很长时间的测量时间，目前的测试仪，为了测量4个参数，居然需要10-20秒以上的时间，这对于实验室测试还可以接受，但是对于工厂大批量出货来讲，这种测试速度几乎是不可接受的，为了解决这个问题，我公司特地精心开发了一种多功能锂电池保护板测试仪，特设几种测量模式，依照不同要求，可以以不同的测试速成度来获得不同的测试功能，快速测试最快仅需要1秒钟（针对于延时时间比较短的保护板），为了获得精确的测量结果，本测试仪也可以设置精确测试量模式，可以以最快的速度获得过时间修正后的精确测量结果，电压测量精度可以达到1mV，远远高于锂电池保护IC的电压检测精度，本仪器连接上保护板，即可开始自动测试，无需按键启动，减低操作复杂程度
