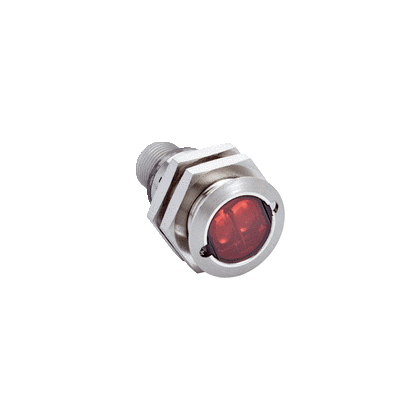

传感器原理/ 检测原理 镜反射式光电传感器, 双透镜 尺寸(宽 x 高 x 深) 18 mm x 18 mm x 38.1 mm 外壳形状（光束出口） 圆柱形 螺丝直径（外壳） M18 x 1 光轴 轴向, 完全齐平 Zui大开关距离 0.03 m ... 7.2 m 感应距离 0.06 m ... 6 m 光源种类 可见红光 光源 PinPoint-LED 光点尺寸（距离） Ø 175 mm (7 m) 轴长 650 nm 设置 电位计，270° 特殊应用 检测透明物体 反射器 PL80A.
平均使用寿命：100,000 小时，TU = +25 °C.
供电电压 10 V DC ... 30 V DC 残余纹波 ± 5 Vss 电流消耗 30 mA 开关量输出 PNP 开关类型 亮通 信号电压 PNP 高电平/低电平 约 UV - (≤ 3 V)/ 约 0 V 输出电流 Imax. 100 mA 响应时间 < 500 µs 开关频率 1,000 Hz 连接类型 插头，M12，3 针 保护电路 A
B
D
防护等级 III 偏光滤镜 ✔ 外壳材料 金属, 镀镍黄铜与 ABS 材料、光学元件 塑料, PMMA 外壳防护等级 IP67 供货范围 固定螺母（2 x） 特殊规格 检测透明物体 电磁兼容性 EN 60947-5-2 运行环境温度 –25 °C ... +55 °C 存储环境温度 –40 °C ... +70 °C UL 文件编号 NRKH.E348498 & NRKH7.E348498 极限值。在具备短路保护的电路中运行时，Zui大 8 A.
不得超过或低于 UV公差.
当 UV > 24 V 且环境温度 > 49 °C 时，IA Zui大 = 50 mA.
信号传输时间（电阻负载时）.
亮暗对比度为 1:1 时.
A = UV 接口（已采取反极性保护措施）.
B = 具有反极性保护的输入端和输出端.
D = 抗过载电流和短路保护输出端.
当 UV <= 24 V 和 IA< 50 mA 时.
温度稳定性按照设置 +/-10 °C.
