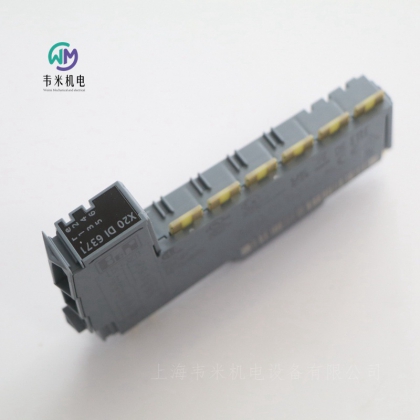

贝加莱B&R数字输入模块
物料号:
X20DI6371
描述:
6个数字输入
接收器连接
2线连接
传感器电源为24 VDC
可以为整个模块配置软件输入过滤器
带6针接线板的单线连接类型
该模块配备了6个输入，用于1或2线连接。X20 6针接线板可用于通用单线接线。可以使用12引脚接线板实现双线布线。模块上的输入是为汇点连接而设计的。
简短描述
I/O模块6数字输入24 VDC，用于1线或2线连接
一般信息
B&R ID代码0x1B93
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.15 W
内部I/O 0.88 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。3.75毫安
输入电路接收器
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1或2线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
传感器电源
电压模块电源减去短路保护的电压降
500 mA时短路保护的电压降。2 VDC
总和电流0.5 A
短路保护是
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱数字量输入模块X20DI6371贝加莱数字量输入模块
X20CM1201
X20CM8281
X20DI0471
X20DI2371
X20DI2372
X20DI2377
X20DI2653
X20DI4371
X20DI4372
X20DI4375
X20DI4653
X20DI4760
X20DI6371
X20DI6372
X20DI6373
X20DI6553
X20DI8371
X20DI9371
X20DI9372
X20DID371
X20DIF371
X20DM9324
X20DS1119
X20DS1319
X20RT8001
X20RT8201
X20RT8202
X20RT8401
贝加莱B&R数字量输出模块：
X20CM0985
X20CM0985-1
X20CM1201
X20CM4323
X20CM8281
X20CM8323
X20DM9324
X20DO2321
X20DO2322
X20DO2623
X20DO2633
X20DO2649
X20DO4321
X20DO4322
X20DO4331
X20DO4332
X20DO4529
X20DO4613
X20DO4623
X20DO4633
X20DO4649
X20DO6321
X20DO6322
X20DO6325
X20DO6529
贝加莱B&R电源模块X20PS9600
物料号:
X20PS9600
描述:
Compact-S CPU、X2X链路和内部I/O电源的电源
电源和CPU/X2X-link电源的电隔离
通过多个电源模块的并行操作，可以实现CPU/X2X-link电源的冗余
RS232可配置为在线接口
CAN总线
电源模块与X20 Compact-S CPU一起使用。它有一个用于Compact-S CPU、X2X链路和内部I/O电源的馈线。
简短说明
用于Compact-S PLC、X2X-link电源和I/O的24 VDC电源模块
接口1x RS232、1x RS485、1x CAN总线
一般信息
B&R ID代码0xEB03
状态指示灯过载、工作状态、模块状态、RS232、RS485、CAN总线
诊断
模块运行/错误是，使用LED状态指示灯和软件
CAN总线数据传输是，使用LED状态指示灯
RS232数据传输是，使用LED状态指示灯
RS485数据传输是，使用LED状态指示灯
过载是，使用LED状态指示灯和软件
X2X-link电源的功耗为1.42 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
CPU/X2X链路电源输入
输入电压24 VDC-15%/+20%
输入电流大值。零点七一
保险丝集成，不可更换
反极性保护是
CPU/X2X链路电源输出
标称输出功率7W
并联是
冗余操作是
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10A，缓慢熔断
反极性保护否
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许的接触负载10A
接口
接口IF1
信号RS232或RS485
使用12针接线板X20TB12进行变型连接
大传输速率。115.2 kbit/s
接口IF3
信号CAN总线
使用12针接线板X20TB12进行变型连接
大传输速率。1 Mbit/s
电气性能
电气隔离PLC/X2X链路电源与PLC/X2X-link电源隔离
I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
分别订购1个紧凑型S PLC底座X20BB5x、X20BB6x或X20BB7x。
间距12.5+0.2mm
贝加莱B&R电源模块X20PS9602
物料号:
X20PS9602
描述:
Compact-S CPU、X2X链路和内部I/O电源的电源
适用于小型X20系统的经济高效的电源模块
电源和CPU/X2X-link电源没有电隔离
通过多个电源模块的并行操作，无法扩展或冗余CPU/X2X-link电源
RS232可配置为在线接口
CAN总线
电源模块与X20 Compact-S CPU一起使用。它有一个用于Compact-S CPU、X2X链路和内部I/O电源的馈线。
该模块旨在作为小型X20系统的经济的电源模块。无法使用电源模块X20PS3300或X20PS3310扩展或冗余X2X-link网络。也不能使用总线发射器扩展X20系统。
简短说明
用于Compact-S PLC、X2X-link电源和I/O的24 VDC电源模块
接口1x RS232、1x RS485、1x CAN总线
一般信息
B&R ID代码0xEB04
状态指示灯工作状态、模块状态、RS232、RS485、CAN总线
诊断
模块运行/错误是，使用LED状态指示灯和软件
CAN总线数据传输是，使用LED状态指示灯
RS232数据传输是，使用LED状态指示灯
RS485数据传输是，使用LED状态指示灯
过载是，使用LED状态指示灯和软件
X2X-link电源的功耗为1.64 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
CPU/X2X链路电源输入
输入电压24 VDC-15%/+20%
输入电流大值。零点七一
保险丝集成，不可更换
反极性保护是
CPU/X2X链路电源输出
标称输出功率7W
并联连接否
冗余操作否
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10A，缓慢熔断
反极性保护否
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许的接触负载10A
接口
接口IF1
信号RS232或RS485
通过12针接线板X20TB12进行变体连接
大传输速率。115.2 kbit/s
接口IF3
信号CAN总线
通过12针接线板X20TB12进行变体连接
大传输速率。1 Mbit/s
电气性能
电气隔离PLC/X2X链路电源未与PLC/X2X-link电源隔离，I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
分别订购1个紧凑型S PLC底座X20BB5x、X20BB6x或X20BB7x。
间距12.5+0.2mm
贝加莱B&R模拟量输入模块X20AI1744-3
物料号:
X20AI1744-3
描述:
1个全桥应变计输入
数据输出速率可配置为0.1 Hz至7.5 kHz
特殊操作模式（同步模式和多次采样）
可配置的过滤器级别
该模块可与4线和6线应变计称重传感器配合使用。该模块应用的概念需要在测量系统中进行补偿。这种补偿消除了测量电路中的绝对不确定性，如元件公差、有效桥电压或零点偏移。测量精度是指绝对（补偿）值，它只会随着工作温度的变化而变化。
简短说明
I/O模块1全桥应变计输入
一般信息
B&R ID代码0xA4EF
状态指示器通道状态、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
断路是，使用LED状态指示灯和软件
使用LED状态指示灯和软件输入Yes
电力消耗
0.01 W总线
内部I/O 0.5 W
致动器引起的额外功耗（电阻）[W]大值+0.36
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
全桥应变计
应变计系数2至256 mV/V，可使用软件配置
连接4线或6线连接
输入类型差分，用于评估全桥应变计
数字转换器分辨率24位
转换时间取决于配置的数据输出速率
数据输出速率为每秒0.1-7500个样本，可使用软件（fDATA）进行配置
输入过滤器
截止频率5Hz
订单3
斜率60 dB
ADC滤波器特性Sigma-delta，请参阅“Sigma-denta A/D转换器的滤波器特性”一节
工作范围/测量传感器85至5000Ω
电缆长度的影响见“计算示例”一节。
输入保护RC保护
共模范围0至3 VDC
输入“输入+”和“输入-”的允许输入电压范围（相对于电位应变计GND）
输入和总线之间的绝缘电压500Veff
Sigma-delta转换程序
数字值输出
断桥供电线路值接近0
传感器断线值接近±结束值（状态位“线路监测”设置在寄存器“模块状态”中）
值0xFF800001到0x007FFFFF的有效范围（-8388607到8388607）
应变计供应
电压5.5 VDC/大65 mA
防短路和过载是
短路保护大电压降。65 mA和25°C时为0.2 VDC
量化
LSB值（16位）
2 mV/V 336 nV
4 mV/V 671 nV
8 mV/V 1.343µV
16 mV/V 2.686µV
32毫伏/伏5.371μV
64毫伏/伏10.74μV
128毫伏/伏21.48μV
256毫伏/伏42.97μV
LSB值（24位）
2 mV/V 1.31 nV
4 mV/V 2.62 nV
8 mV/V 5.25 nV
16毫伏/伏10.49毫伏
32毫伏/伏20.98毫伏
64毫伏/伏41.96毫伏
128毫伏/伏83.92毫伏
256毫伏/伏167.85毫伏
温度系数
版本≥E0 10 ppm/°C
版本<E0 30 ppm/°C
大增益漂移12 ppm/°C
大偏移漂移2ppm/°C
非线性<10ppm
电气性能
电气隔离母线与模拟输入和应变计电源电压隔离
通道未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“硬件配置”一节
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
