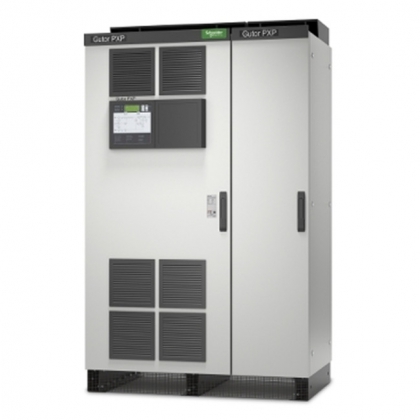

功率因素校正整流器的工业级交流UPS描述
有功率因素校正整流器的PXP将大大减少THDI（输入端的谐波）到一个非常低的水平。因此，它对于一个对失真要求很重要的上游网络的场合是一个正确的选择。
凭借其强大的设计，非常适合石油天然气和其他重工业所面临恶劣环境的要求。
订购无变压器的PXP可能进一步减少本来已经很小的柜体尺寸。
优点
l 可靠性
有庞大的安装基础平台和多年经考验的现场可靠性。高可靠性的分散控制体系结构，冗余和独立监控的风扇。
l 小尺寸
在工业UPS系统市场上是最小的尺寸。对有限的可用空间是理想的选择。
l 低的输入谐波
功率因素校正整流器极大地降低了输入谐波（<5％），最大限度地减少上游设备的失真。
l 变压器的选项
可选的变压器配置选项，尺寸、重量和成本的进一步降低，在同等性能的情况下提高效率。
应用
l 石油和天然气，石化（陆上，海上，管道，炼油，FPSO）
l 发电，输电和配电
l 采矿
l 水处理脱盐
l 运输
l 化工
l 其他工业应用
技术规格：
|
类型 |
PXP 1000 单相 |
PXP 3000 三相 |
|
容量 |
5,10, 15, 20, 30, 40, 50, 60, 80, 100, 120, 140, 160 kVA |
|
|
运行温度 |
- 10 to +40 °C (根据要求，最高为55 °C) |
|
|
允许的空气湿度 |
< 95 % (无凝露) |
|
|
噪声等级 |
55 – 65 dBA (取决于容量) |
|
|
通信协议 |
Modbus RTU (4-Wire), Modbus TCP, Webpage (HTTP), SNMP, IEC 61850 |
|
|
海拔高度 |
< 1000 m ，无输出容量降低 |
|
|
输入 |
||
|
整流器 |
功率因素校正技术 (输入谐波< 5 %) |
|
|
电压 |
3 x 380 / 400 / 415V (其它电压要求) |
|
|
电压偏差 |
- 10 / + 15 % |
|
|
电池回路 |
||
|
额定电压 |
400VDC |
|
|
应用电池 |
铅酸电池，镍镉电池 |
|
|
输出 |
||
|
电压 |
220 / 230 / 240V (其它电压要求) |
380 / 400 / 415V (其它电压要求) |
|
电压偏差(静态) |
+/- 1 % |
|
|
频率精度 |
< 0.01 % |
|
|
频率 |
高达94 % (取决于配置) |
|
|
失真 |
线性负载: < 2 % / 非线性负载: < 5 % |
|
|
逆变器过载能力 |
230 % / 60 毫秒, 150 % / 1 分钟, 125 % / 10 分钟 |
|
|
旁路过载能力 |
1000 % / 100 毫秒, 150 % / 1 分钟, 125 % / 10 分钟 |
|
