技术规格一标定排量
对应用需详细排量信息,请咨询斯派莎克为保证正确选型,需如下数据:
1.可供的安装水头,从疏水阀泵底座到热交换器/过程冷凝器出口中心线的距离(m)。如果出口垂直安装,那就是泵底座到出口面的距离
2.驱动疏水阀泵可供动力蒸汽压力(bar g)
3.冷凝水回收系统的总背压(bar g)见下面标注
4.热交换器满负荷运行压力(bar g)
5.热交换器蒸汽负荷(kg/h)
6.被加热流体的温度(℃)。
7.被加热流体的控制温度(℃)。
注:总扬程或背压BP(静压头加上回收系统的压头)必须小于入口动力流体压力刁能使泵达到排量要求
BP(背压)二(R x 0. 0981 (P} (Pf)
高度(H} Cm} x 0. 0981加上回收管道压力(P} bar g,加上下游管道摩擦压降(Pf)(如果下游管道长度小于100米且冷凝水回收管道是非满溢的,同时在热交换器满负荷运行状况下考虑到闪蒸蒸汽的影响,则Pf可忽略)。
步

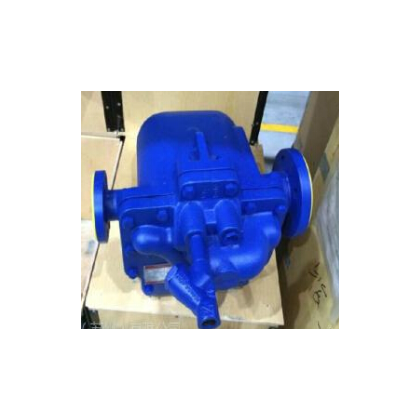

APT14自动疏水阀泵运行于正排量原理冷凝水自旋启式正回阀进入阀体导致浮球上升。浮球通过一个多连杆轴与疏水阀机构相连。当上游系统压力PS足以克服背压PR时(图4),积存的冷凝水将通过打开的第_级疏水阀机构排出。
在这种状况下,浮球将根据进入APT14冷凝水量自动调节,控制疏水阀的开关
步
对一此温控设备,可能会出现系统压力P引氏于背压PR(图5)
此时,标准的疏水阀将无法排除冷凝水,造成设备积水
第三步
但是,对APT14,冷凝水将注满泵体,提升浮球直至触发换向连杆,打开动力蒸汽入口关闭乏汽阀。
第四步
J陕动机构使疏水阀模式迅速转换为动力泵模式随着动力蒸汽入口阀的打开,APT14内的压力升至背压以上,冷凝水被从疏水阀座压入回收系统
