超声波明渠流量计应用为，主要有城市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠、工矿企业水排放渠、水电站下泄生态流量排放渠、水利工程和农业灌溉用渠道。
产品特点
1、非接触式测量，可适用于恶劣的现场
2、IP68防护探头，使用周期长
3、3°发射角，搭配小堰槽也能测
4、可测量污水排放渠道或管道流量
5、可提供瞬时流量值和累计流量值
6、输出信号：RS-485、Modbus、4-20Ma电流信号和多路开关量
7、探头可在恶劣的现场和污水水质下长期工作
8、可选配短信或GPRS无线模块实现远程遥测
工作原理
超声波明渠流量计与相应的巴歇尔槽、三角堰、矩形堰等堰槽配用，利用超声波在空气中的传播规律来测量液位度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量和累计流量并存储。流体不接触即可完成流量检测，并具有完善的液位测量功能，控制功能，数据传输功能和人机交流功能。本机是集超声波收发传感器，伺服电路、温度补偿传感器和补偿电路单元、积算主机、显示器、控制信号输出及串行数据或模拟量输出单元为一体的流量测量仪器。
在许多非满水、大流量或小流量，自然流动的自由水面状态下测量流体的流量，谓之明渠流量检测。由于明渠流量大或小，流体中会有腐蚀性或一些杂质，使用一般的管道流量计检测流量是困难的。例如工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域中，明渠流量检测是非接触式超声波明渠流量计流量监测仪器。
探头选择说明：
1-5号巴歇尔槽建议用100KHZ的M48*2探头
测量范围1米，不容易打到巴歇尔槽的壁或者转角行成虚假信号
探头盲区小，只有10-13cm，安装支架可以做的低些
6-25号巴歇尔槽建议用64KHZ的M48*2探头，测量范围2米，盲区30cm
安装事项
1.超声波发射范围内，与被测液体表面之间不能有障碍物
2.探头发射面到高水位之间要>超声波探头的盲区
3.探头要安装在堰槽的上游
流通顺畅的明渠内，水的流量大，水位；流量小，水位低。通过测量水位，可以反算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系。智能隔离器这种对应关系主要取决于量水堰槽的构造尺寸，渠道的影响小。渠道式流量计量原理与其他管道式流量计量方法比有复杂性。它有不同尺寸不同材质的渠底、渠壁和自由液面，不但断面形状各异，而且水平和垂直流速分布不同，流态复杂。但是，也有共同点是都要通过测量平均流速和液位来计算流量。平均流速的测量可采用多普勒法和时差法来测量。液位的测量方法可采用超声液位计和压力式液位计、气泡式液位计。超声液位测量采用超声脉冲回波法。由超声换能器向液面垂直发射声脉冲，声波遇液面返回，被同一换能顺路所接收，经放大器放大后，由一阈值电路检测出一个回波周期到达的时间与发射脉冲间的时间间隔t，则 式中，c为空气中的声速，c=331.4+0.6tm/s ，t为摄氏温度，331.4m/s为0℃时的声速。于是，液位h = h -ι。 超声液位计所使用的超声换能器工作频率为50~200khz；量程为0.2~(5~10)m；准确度为(0.25~0.5)%fs。
构成
多声道超声明渠流量计由多对流速换能器、液位换能器、接线盒、控制器及电缆组成。
测量方法
一般来说，多种明渠所测量的流量范围多，但是测量准确度都不，约为1%~5%，测量准确度主要取决于渠的尺寸、形状及截面误差，平均流速和液位误差值根据实际要求通过多声道布置可控制在准确的范围内
特点
由于，通过实测流速、液位（截面积）来演算流量，所以要比只测量液位的堰、槽、渠式流量计测量准确度。可实现多声道测量，测量准确度随实际参与测量的声道数的增加而提。 当液位低于低声道时，作为堰、槽流量计测量。
应用
超声明渠（非满管、暗渠）流量计可应用于如下场合；引水/输水工程； 雨水排放监测；排污监测； 水利工程等。
安装注意事项
实测流速是建立在渠道流态的前提上，即要求渠（管）道的直线段要满足要求。现场直线段不足时，要通过在测量段交叉设置声道来补偿斜线流对流速测量准确度影响。现场测量段前后若有堰、闸等设施使垂直流态紊乱时，应采用多声道测量方式来达到准确测量面平均流速。声道数量和声道度的确定，要依据测量准确度的要求，同时还要考虑低水位、高水位和工作水位。对渠道式流量计来说，准确测量流速、水位很重要，但往往对流量测量影响是渠道断面积的误差。
北京 耐高温明渠流量计 厂家津制 新闻
2022年

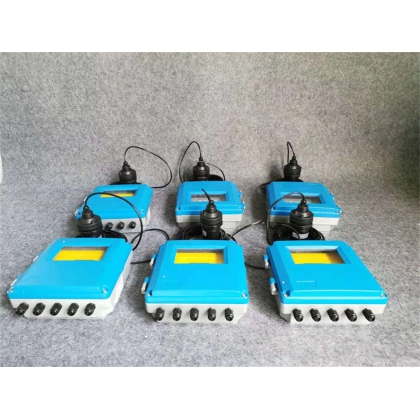

产品采用超声波以非接触的方式测量明渠堰槽内的水位高度，再由微处理机自动计算出对应的流量值。测流量时，液晶显示瞬时流量及累计流量；测液位时则显示液位及上下线报警指示。
产品特点
1、敞开自流型流量计，易于定时采样和监测
2、采用进口元件装配的传感器，信号稳定
3、用高强度PVC制作的巴歇尔槽，耐腐蚀性好
4、大量泡沫不影响流量计的正常工作
5、无可动部件，性能可靠
6、使用方便，只需接上电源，无需其他操作，即可正常工作
超声波明渠流量计与超声波流量计的区别
超声波明渠流量计与超声波流量计从本质上都是超声波原理，同时基本都用于污水流量测量。但两者的区别还是挺大的，首先从使用方面，超声波明渠流量计与量水堰槽配用，主要用来测量具有自由流条件的渠道内的污水流量。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水流量。而超声波流量计主要用于管道测量，同时要保证管道里的水是满管的。
超声波明渠流量计与超声波流量计两者在原理上也不同。
超声波流量计原理是当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
超声波巴歇尔槽明渠流量计工作原理:在明渠里设置标准量水堰槽(如巴歇尔槽)，超声波液位计被安装在恰当位置上，对流过堰槽的水位进行测量。把已测出的水位数值代入相应的流量公式或者经验关系式，就可计算得到流量值。
组成
超声波巴歇尔槽明渠流量计由巴歇尔槽、超声波液位计及积算仪等构成。由于量水堰槽(巴歇尔槽)体积大、安装位置固定、拆卸极为不便，用于贸易结算的超声波巴歇尔槽明渠流量计仪器只能采取现场强制检定。
巴歇尔槽
巴歇尔槽是一矩形横断面短喉道槽，通常由喉道上游均匀收缩段、喉道段及喉道下游均匀扩散段等构成。根据喉道宽度尺寸可将其分为:小型(b=0.076m，0.15m，0.228m)槽、标准型(b=0.25m～2.40m)槽及大型(b=3.05m～15.24m)槽。
2、超声波液位计
超声波液位计测量原理:充分利用超声回波技术，当超声探头向污水液面发射出一束超声波时，信号到达污水液面形成反射波，此波被探头摄取，计算出发射波和反射波时差，获得探头和污水液面之间的距离，从而得到污水液位高度值。
3、积算仪
积算仪内部设置有各种不同尺寸的巴歇尔槽型和与之相对应的计算公式，按照超声波液位计传输来的液位值，计算出相应的流量并同时显示出来。通过设定，可显示瞬时流量、累积流量等参数信息。
