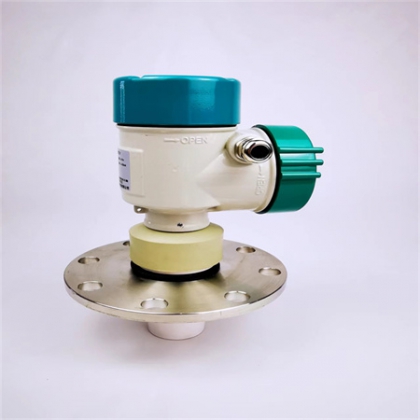

超声波物位计结构
超声波物位计由超声波发射和接受装置、接电盒、仪表四个部分构成。超声波发射和接受装置负责超声波方面。接电盒为整个超声波物位计提供电力和信号输出。仪表部分负责处理并显示测量结果数据。
超声波物位计的原理
超声波物位计是根据超声波定位原理设计而成的，当超声波沿原有方向传播遇到障碍物时，会在反方向（障碍物表面垂直方向）产生一个回波，回波回到超声波发出点附近被接受便可得到一个时间差，并由此推算出超声波发出装置距离障碍物的距离，也就是超声波物位计距离物位界面的距离。
华北 外贴式超声波液位计 液位仪表厂商 新闻
超声波物位计参数
工作形式：液位测量、泥位测量、液位差测量、流量测量
传感器形式：一体式；分体式；外贴式
电源：24VDC两线制；24VDC/220VAC四线制
量程：0-30m
精度：±0.5%F.S
工作压力：-0.1~0.1MPa（常规）-0.1~10MPa（外贴式）
介质温度：≤80℃
输出方式：4-20mA+HRAT；RS-485/232；开关输出量
防爆等级：Exd[ia]II CT6
超声波物位计的特点
1.非接触式连续测量，避免了接触式测量仪表存在的腐蚀、挂料等情况，使用周期更长。测量数据连续性更好。
2.超声波自带的高频震动带有一定的表面自洁能力，更易于维护保养。
3.超声波耗电量更小对环境影响更小，不会影响到工作环境中的工人或其他设备。
4.智能控制器，支持历史数据记录、远程控制、多点位预警等功能。
1.换能器发射面到低液位之间的距离应小于超声波液位计的量程。
2.换能器发射面到高液位之间的距离应大于液位计盲区
3.换能器发射面应该与被测液面保持平行，这样声波就可以垂直发射到被测液面，以保证能量返回。
华北 外贴式超声波液位计 液位仪表厂商 新闻
超声波物位计选型方法
1.根据使用环境选择：一体式、分体式或外贴式
2.根据信号传输要求选择：电流信号输出或脉冲信号输出等
3.根据被测介质类型选择：对固体或颗粒介质可以采用顶安装方式测量，对于液体类介质应采用底部安装测量。
超声波物位计的应用领域
液位和料位测量是工业上经常遇到的一个问题，超声测位技术有很多优点，它不仅能定点和连续测位，而且能方便的提供遥测或遥控所需的信号。与放射性测位技术相比，超声技术不需要防护，与激光测距技术相比，它又有简单和经济的优点，同时超声技术一般不需要运动部件，所以在安装和维护上又相应比较方便。超声波物位计可广泛应用于石油、矿业、发电厂、化工厂、水处理厂、污水处理站、农业用水、环保监测、食品（酿酒业，饮料业、添加剂、食用油、奶制品）、抗洪防汛、水文监测、明渠、空间定位等许多行业。
