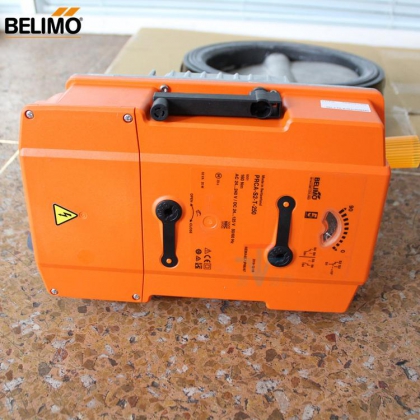

用于蝶阀的角行程执行器
?扭矩 160 Nm
?额定电压 AC 24 240 V /DC 24 125 V
?开关/三态控制执行器
?内置2组辅助开关
技术参数
安全注意事项
电气参数
额定电压AC 24 240 V / DC 24 125 V
额定电压频率50/60 Hz
额定电压范围AC 19.2 264 V / DC 19.2 137.5 V
功耗
运行：20 W 保持：6 W
变压器容量24 V 20 VA / 230 V 52 VA
辅助开关2 SPDT 1mA 3(0.5)A AC 250V
1个固定于10° / 另一个 0 90°可调 (默认85°)
接线
供电/控制：2.5 mm2接线柱
辅助开关接线：2.5 mm2接线柱
功能参数
扭矩
160 Nm
手动操作 手摇曲柄, 可固定于任意位置
运行时间35 s / 90°
运行时间可调范围30 120 s
噪音等级68 dB(A)
位置指示机械指示器
安全参数
触电防护等级IEC/EN II（完全绝缘）
触电防护等级 UL II（完全绝缘）
触电防护等级辅助开关IEC/EN II（完全绝缘）
电气防护等级 IEC/EN IP66 + IP67
EMC CE遵循2014/30/EU
低压指令 CE遵循2014/35/EU
IEC/EN认证
IEC/EN 60730-1和IEC/EN 60730-2-14
UL认证
cULus 遵循UL 60730-1A, UL 60730-2- 14 和 CAN/CSA E60730-1:02
额定冲击电压供电：4 kV
辅助开关：2.5 kV
运行环境污染等级3
运行环境温度-30 50 °C
非运行环境温度-40 80 °C
湿度95%相对湿度，无结露
维护 免维护
机械参数
连接法兰F07
重量
重量5.8 kg
该阀门是为供热、通风及空调行业所设计。不得用于指定范围以外的应用
注意供电电压！
培训后的专业人员可以安装该阀门，并需在安装过程中遵循相适应的法律法规及其他安装规章制度。
除接线盒以外，本设备只得在制造商工厂被打开。本设备不具有任何用户可以自行更换或维修的部件。
