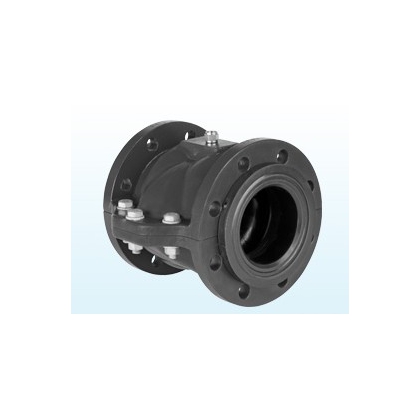

德国AKO阀门|RVA系列铸铁法兰气动夹管阀 (2)
夹管阀主要由橡胶套管及阀体组成，橡胶套管和阀体之间形成一个封闭的腔体，套管与管线连接。由阀体上的进气口向封闭的腔体里注入压缩空气，当压缩空气的压力大于管线压力时，套管开始变形，随着压力的增加，套管逐渐达到最大变形量，阀门实现关闭。排出腔体里的压缩空气，套管恢复自由状态，阀门开启。
夹管阀的外壳均呈扁平的椭圆形，工作时压缩空气消耗较低，这不仅意味着可以节省能源，而且也确保了气动夹管阀预定的唇形弯折方向。预定的唇形弯折方向可以保证百分之百地关断介质流，而且，即便有较大的固体颗粒也可以被内衬套包覆，并使其完全关断。
德国AKO阀门|RVA系列铸铁法兰气动夹管阀 (2)
当压缩空气（最低压差为2bar）进入到气动夹管阀阀体时，特制的有很高回弹力的内衬套被压缩而产生唇形闭合，在保证介质流绝对可靠地关断的同时，也最大限度地提高了内衬套的使用寿命。其最大工作压力根据公称通径不同而有所变化，范围为2-6 bar。当压缩空气中断时，特制的内衬套在自身回弹力与介质压力的双重作用下迅速扩张，随之阀门完全打开。
从气动夹管阀工作原理可以看出，夹管阀内部介质流通畅、摩擦阻力极小、百分之百地无泄漏、不发生阻塞以及自身重量轻的特点，特别适合关断、调节、定量磨损性、腐蚀性和纤维性介质，如颗粒、粉状材料、丸状材料、粉尘和含固体的液体等
德国AKO阀门|RVA系列铸铁法兰气动夹管阀 (2)
