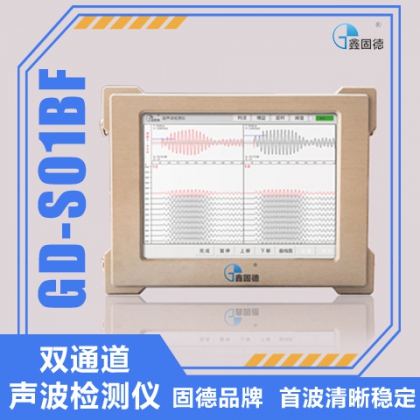

GD-S01-BF系列超声波检测仪不仅设有低功耗嵌入式平台和新型全触摸高亮真彩液晶显示屏，16位20M AD采样，具有性噪比高，首波清晰，功能强大，适用范围广，体积小、重量轻等性能特点。应用于岩土、混凝土、土层等材料力学检测，包括结构内部缺陷和裂缝检测、匀质性检测等。
应用领域 ——————————————————————
l 基桩超声波透射法完整性检测
l 混凝土裂缝检测
l 混凝土超声回弹综合法强度检测
l 地质勘探岩体纵波波速测试
l 隧道岩体松动圈检测
l 非金属材料动弹性力学参数测试
行业标准 ——————————————————————
l 《超声回弹综合法检测混凝土强度技术规程》CECS02:2005
l 《超声法检测混凝土缺陷技术规程》CECS21：2000
l 《建筑基桩检测技术规范》GB50011-2010
l 《建筑基桩检测技术规范》JGJ 106-2014
l 《公路工程基桩动测技术规程》JTG/TF81-01-2004
l 《工程基桩检测技术规程》TB10218-2008
l 《岩土规程勘察规范》GB50021-2009
l 《水利水电工程物探规程》SL326-2005
仪器特点 ——————————————————————
l 采用一体机结构、人体工学设计，高效性极强；
l 灵敏度高，波形稳定，首波干净清晰；
l 一机多用，功能强大。系统具有多通道选择工作功能，支持18剖面。适配于一发双收换能器、自发自收换能器、纵波平面换能器、横波平面换能器等多种工作模式，同时具备传统的超声波测试功能与声波CT测试功能，能够直观定量反映检测对象内部的缺陷位置及尺寸；
l 大跨孔。混凝土结构中测距可达到10米左右，振动模式单一，信号质量好，首波清晰、无杂波干扰。提高了在桩基或大体积混凝土声波法检测中可测试距离，同时也提高了对有缺陷混凝土的微弱信号的识别能力；
l 仪器主机采用高抗冲击工程防爆防潮防腐蚀机箱。重量仅2.1kg，轻便易携。
软件特点 ——————————————————————
l 业界树型结构文件管理，分析管理更加方便；
l 专有嵌入式低功耗平台，可连续工作超过12小时；
l 实时显示当前测点波形、区域坐标轴；
l 实时读取测点、波速、波幅曲线、分析结果一目了然；
l 实时一键调整增益、延时等数据；
l 连续自动提升，多通道自动循测，可满足任意剖面自由组合。
l 专有智能判读算法，声时判读误差小于0.5%；
l 操作界面简单友好，步骤更优化，操作更简单，检测更高效。
产品参数 ——————————————————————
|
型号 |
GD-S01BF |
工作温度 |
-20℃～+55℃ |
|
主控形式 |
低功耗嵌入式工业计算机 |
发射电压 |
500/1000V可选 |
|
操作系统 |
LINUX |
发射脉宽 |
2～100μs连续可调 |
|
操作方式 |
全触摸屏+光电旋钮 |
动态范围 |
≥100dB |
|
存储容量 |
8G |
声时准确度 |
≤0.1% |
|
数据传输 |
USB2.0 |
声幅准确度 |
≤3% |
|
计数方式 |
自动计数+手动计数 |
频带宽度 |
1kHz～500kHz |
|
扫描速度 |
≥10次循环/秒 |
接收灵敏度 |
≤10μv |
|
采样间隔 |
0.1μs～200μs |
道间串扰 |
≤1/400 |
|
记录长度 |
0.25～2K |
电源 |
12VDC |
|
A/D转换 |
16位 |
连续工作时间 |
≥12h |
|
重量 |
2.1kg |
体积 |
213×171×53mm |
