美国克瑞
连接形式
法兰
适用介质
蒸汽
公称通径
15-300
结构形式
薄膜式
压力环境
常压
工作温度
常温
标准
美标
流动方向
双向
驱动方式
脉冲
零部件及配件
配件
形态
柱塞式
类型(通道位置)
直通式
材质
不锈钢

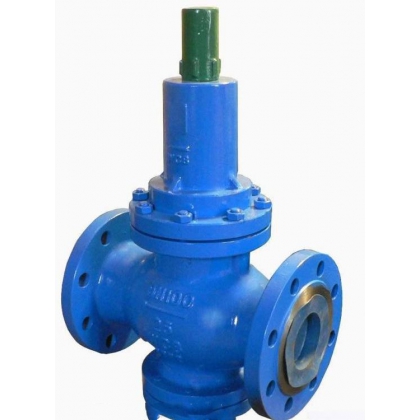

一、美国克瑞直接作用弹簧薄膜式减压阀 结构特点和用途
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路
二、美国克瑞直接作用弹簧薄膜式减压阀 主要技术参数和性能指标
型号 Y410X / Y110X Y416X / Y116X Y42X
公称压力(Mpa) 1.0 1.6 2.5
壳体试验压力(Mpa)* 1.5 2.4 3.75
密封试验压力(Mpa) 1.0 1.6 2.5
进口压力(Mpa) 1.0 1.6 2.5
出口压力范围(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
压力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
渗漏量 0
工作温度 0℃-80℃
三、美国克瑞直接作用弹簧薄膜式减压阀 主要零件材料
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13
O型圈 丁腈橡胶
密封圈 丁腈橡胶
膜片 夹织物丁腈橡胶
调节弹簧 60Si2Mn
