压力传感器两线制比较简单，一般客户都知道怎么接线，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。四线制的多半是电压输出而不是4~20mA输出，4~20mA的叫压力变送器，多数做成两线制的。压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少.
HYDAC传感器的正确安装
通常高温熔体压力传感器的损坏都是由于其安装位置不恰当而引起的，如果将传感器强行安装在过小的孔或形状不规则的孔中，就有可能造成传感器的震动膜受到冲击而损坏，选择合适的工具加工安装孔，有利于控制安装孔的尺寸，另外，合适的安装扭矩有利于形成良好的密封，但是如果安装扭矩过高就容易引起高温熔体压力传感器的滑脱，为防止这种现象发生，通常在传感器安装之前在其螺纹部分上涂抹防脱化合物。
1. 压力传感器正确安装方法：
(1) 通过适当的仪表， 在普通大气压和标准温度条件下，核实压力传感器的频率反应值。
(2) 核实压力传感器的编码与相应的频率反应信号的正确性。
2. 确定具体安装位置
为了确定压力传感器的编号和具体安装位置， 需按充气网的各个充气段来考虑。
(1) 压力传感器必须沿着线缆进行安装， 安装在线缆接头处。
(2) 每条线缆装设压力传感器不少于4个， 靠近电话局的两个压力传感器， 相距不应大干200m。
(3) 每条线缆的始端和末端分别安装1个。
(4) 每条线缆的分支点应装1个， 如果两个分支点相距较近(小于100 m)，可只装1个。
(5) 线缆敷设方式(架空、地下)改变处应装1个
(6) 对无分支的线缆， 因垒线的线缆程式一致， 压力传感器的安装隔距不大干500m， 并使其总数不少于4个。
(7) 为了便于确定压力传感器故障点， 除在起点安装压力传感器外，距起点150~200m处，还要另外安装1个当然在设计中， 一定要考虑经济与技术的因素， 在不需要安装压力传感器的地方，则应不必安装。
品牌/型号：HYDAC/EDS3446-3-0250-000,EDS 3446-3-0250-000
应用范围：压力
产品系列：压力继电器
触点形式：一开一闭
额定电压：18-35VDC/9-35VDC（V）
电流性质：直流
外形尺寸：微型
触点负载：微功率
吸合电流：开关电流：Imax=1.2A（A）
触点切换电流：电流损耗：≤35mA（A）
防护特征：密封式

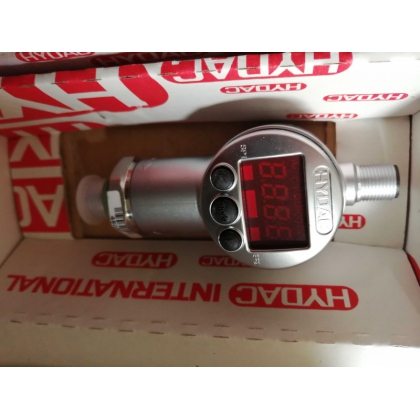

HYDAC压力继电器：EDS3446-3-0250-000,EDS 3446-3-0250-000
供应Hydac(贺德克)：
EDS型压力继电器
ETS型温度继电器
HDA型压力传感器
ENS型液位继电器
