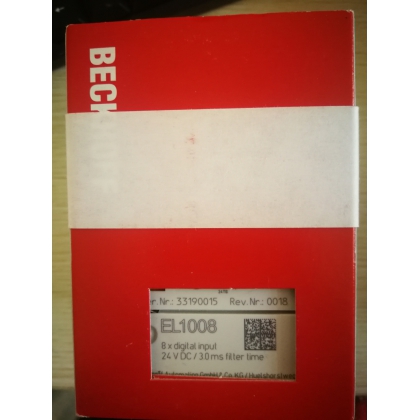

EL1008 | 8 通道数字量输入端子模块，24 V DC，滤波 3.0 ms
EL1008 数字量输入端子模块从执行层采集二进制控制信号，并以电隔离的形式将这些信号传输到上层自动化单元。EL100x 系列数字量输入端子模块有一个 3 ms 输入滤波。EtherCAT 端子模块可通过一个 LED 来显示其状态。
| 技术参数 | EL1008 | ES1008 |
|---|---|
| 连接技术 | 单线制 |
| 规范 | EN 61131-2，type 1/3 |
| 输入点数 | 8 |
| 额定电压 | 24 V DC（-15 %/+20 %） |
| “0” 信号电压 | -3…+5 V（EN 61131-2，type 3） |
| “1“ 信号电压 | 11…30 V（EN 61131-2，type 3） |
| 输入电流 | 通常为 3 mA (EN 61131-2, type 3) |
| 输入滤波 | 通常为 3.0 ms |
| 分布式时钟 | – |
| 电源触电电流消耗 | 通常为 2 mA + 负载 |
| E-bus 电流消耗 | 通常为 90 mA |
| 电气隔离 | 500 V（E-bus/场电位） |
| 过程映像中的位宽 | 8 个输入 |
| 组态 | 无地址或组态设置 |
| 特点 | 用于跳变信号（滤波 3 ms）的标准输入端子模块 |
| 重量 | 约 55 g |
| 工作/储藏温度 | -25…+60 °C/-40…+85 °C |
| 相对湿度 | 95 %，无冷凝 |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP 20/参见文档资料 |
| 可插拔接线 | 适用于所有 ESxxxx 端子模块 |
| 认证 | CE，UL，Ex，IECEx |
