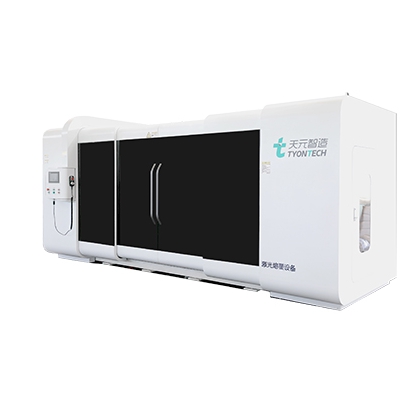

高速丝-粉复合增材制造工作站是以激光为能量源，金属丝材或粉末为填充材料，可用于圆柱和平板类零件的表面熔覆，具有操作简单、可丝材和粉末单独熔覆、也可丝-粉复合熔覆等功能、可选配辅助系统等特点。可用于多种金属材料零部件表面熔覆工艺研究、表面功能材料研究、新材料开发及材料性能研究等。
设备主要性能参数
|
设备型号 |
JRA-630 S1 F1 |
||
|
成型技术 |
金属丝-粉复合激光熔覆技术 |
控制系统 |
自主研发PLC系统 |
|
技术特色 |
丝材熔覆超低热输入、材料利用率100%、熔覆效率高、低能耗；粉末熔覆（同轴送粉）热输入低，线速度高，材料利用率大于70%；可单独进行丝材熔覆或粉末熔覆，也可进行丝粉联合同时输送熔覆。 |
智能化设备 |
熔覆参数数字化显示：可显示熔覆速度、效率、熔覆层厚度、熔覆头温度等参数，一键启动，自动停止。 |
|
熔覆效果 |
熔覆质量好、表面平整，后续加工量小。 |
控制轴数 |
4轴：旋转轴、横移轴、径向轴、纵向轴。 |
|
材料支持 |
各类碳钢、不锈钢、镍基、钴基合金传统粉材及丝材 |
熔覆线速度 |
5-100mm/s高速熔覆 |
|
熔覆效率 |
丝材0.2-0.5 m²/h 粉末0.2-0.5m²/h |
供电电压 |
AC380V±5%（3P+N+E） |
|
激光器功率 |
6000W连续可调 |
气体 |
N₂或Ar |
|
送料方式 |
侧向送丝方式+同轴送粉 |
外形尺寸 |
5000mmx2000mmx2200mm (W×D×H) |
|
机床参数 |
熔覆长度：10-1000mm；熔覆直径：φ40-400mm；最大承重：1000kg最高转速：100r/min；平面熔覆尺寸：300*300mm。 |
建议安装空间 |
6000mm×3200mm×3500mm ( W×D ×H) |
|
序号 |
组件名称 |
数量/套 |
型号 |
用途 |
|
1 |
激光器 |
1 |
6000W连续光纤/半导体激光器 |
提供熔覆能量 |
|
2 |
丝粉联合激光头 |
1 |
S1F1 |
丝、粉联合激光熔覆头 |
|
3 |
送粉系统 |
1 |
单筒送粉系统F1 |
高精度熔覆粉末输送系统 |
|
4 |
送丝系统 |
1 |
送丝系统S1 |
高精度丝材输送系统 |
|
5 |
冷水机 |
1 |
6000双温双控 |
冷却激光器、激光头 |
|
6 |
增材熔覆运动系统 |
1 |
4轴：三轴运动熔覆机床+旋转主轴 |
承载、运动执行机构 |
|
7 |
控制系统 |
1 |
PLC集成控制系统 |
PLC+触摸屏集成控制 |
|
8 |
焊烟除尘器 |
1 |
ET-1 |
除尘排烟、净化空气 |
|
9 |
粉末烘干箱（选配） |
1 |
50-500℃可调 |
粉末烘干、零件预热 |
|
10 |
混粉器（选配） |
1 |
三维运动混合机 |
不同材料均匀混合 |
|
11 |
电子天平（选配） |
1 |
高精度电子天平（200g） |
粉末称重 |
|
12 |
筛粉器（选配） |
1 |
震动筛粉器 |
不同粒度粉末的筛分、回收粉末筛分 |
|
13 |
激光清洗机（选配） |
1 |
200W便携式激光清洗 |
零件表面除油除锈 |
|
14 |
进口高速摄像机（选配） |
1 |
1280*800@3200帧/s |
打印过程图像记录 |
