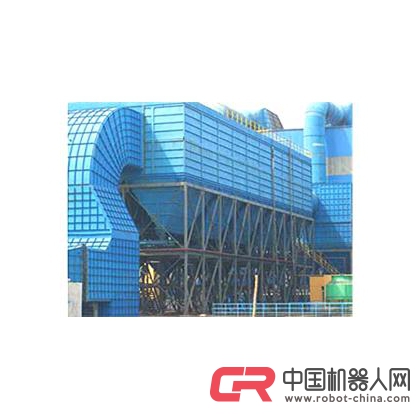

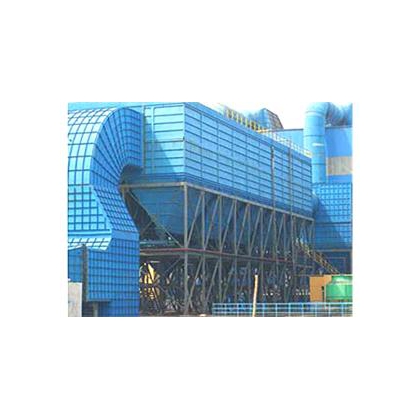

脉冲除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。 清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从除尘器滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使除尘器布袋清灰彻底，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。
二. 长袋离线脉冲除尘器特点
1、长袋离线脉冲除尘器采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定可靠，经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。
2、由于采用分室停风脉冲喷吹清灰，喷吹一次就可达到彻底清灰的目的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低。同时，滤袋与脉冲阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。
3、检修换袋可在不停系统风机，系统正常运行条件下分室进行。除尘布袋袋口采用弹性涨圈，密封性能好，牢固可靠。除尘骨架采用多角形，减少了袋与龙骨的磨擦，延长了袋的寿命，又便于卸袋。
4、采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗，由人孔处取出，改善了换袋操作条件。
5、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。
6、进、出口风道布置紧凑，气流阻力小。
三、系列设计
1、LCM型长袋脉冲除尘器按除尘滤袋不同直径、每室滤袋的不同布置、过滤面积的不同，分成三种不同的系列，以室为单位组合成排，分成单排列和双排列。
a. LCM340系列,分单排和双排，滤袋尺寸为130X6000。脉冲喷吹压力可为低压(0.2-0.3Mpa),亦可为高压(0.4-0.5Mpa)，由用户选用。
b. LCM940系列,只有双排布置，除尘袋尺寸为130X6000。脉冲喷吹压力一般设计为低压(0.2-0.3Mpa)。
c. LCM920系列,只有双排布置，滤袋尺寸为160X6000。脉冲喷吹压力为高压(0.4-0.5Mpa)。 如用户有特殊要求，亦可按用户意见设计特殊型。
2、此脉冲除尘器进口粉尘浓度一般允许为60g/Nm3以下，如有特殊要求，可按用户要求设计。
