基本参数
|
品牌
|
南京帝淮
|
型号
|
DH-Z13F2X/4（DC24V/1发1收/21路+急停2路/100米）
|
|
电压
|
DC24V
|
功率
|
0.015KW
|
|
加工定制
|
是
|
外形尺寸
|
148*120*80mm
|
|
重量
|
1-2kg
|
用途
|
氩弧焊机、埋弧焊机、滚筒焊机、焊接机器人小车、滚轮架焊接设备等无线遥控器方式远距离控制
|
|
|
详细说明

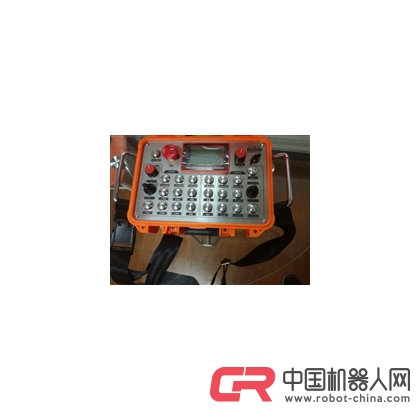

研制商4个旋转开关13个按键式电焊机遥控器说明
电焊机遥控器，距离按照100米提供，除遥控器本身的电源启动+急停旋钮外，有4个两位置旋转开关，功能分别为:手动/自动，焊接/模拟，左行/右行，备用AB，另有13个动作执行按钮，全部设计为点动模式，不设定互锁逻辑，便于后端PLC自定义处理，功能分别为:启动、停止、故障复位、启弧、捡气、龙门点动、启焊位置、停焊位置、速度+、速度-，解除限制、备用1、备用2，以及1个“锁定/解锁”按键。
如上接收器端13个按键对应13路常开点继电器输出，2位旋转开关每个对应2路常开点继电器输出，4个合计对应8路继电器输出，急停对应2路含1路常开点+1路常闭点输出。
本机4个旋转开关13个按键式电焊机遥控器非标定制型号DH-Z13F2X/4（DC24V/1发1收/21路+急停2路/100米）。
