可挠性软管组 防爆金属软管 外层编织304不锈钢丝

 可挠性软管组 防爆金属软管 外层编织304不锈钢丝

JSG金属软管是保护电线电缆在易爆场合正常使用的配件，它由镀锌钢带层、PVC包塑层和钢丝编织层三部分组成，具的防水、防爆、绝缘、抗拉性能，不易折断变形，弯曲性能好，易于穿引线缆，在爆炸性气体环境和可燃性粉尘环境等爆炸性危险环境应用普遍，JSG钢丝编织层有镀锌钢丝编织层和不锈钢丝编织层两种，不锈钢丝编织防腐防爆性能优，JSG软管规格从内径10mm-100mm，Φ10，Φ12，Φ16，Φ20，Φ25，Φ32，Φ38（40），Φ50，Φ64（70），Φ75（80），Φ100，适用于石油采炼、储存、化工、医药、纺织、印染、设施等爆炸性危险环境，在铁路，机车，交通系统工程，空调，各种机械，发电厂，化工，输配电系统，通信系统，船舶，大厦，厂房内及屋外露出部分之配线保护中应用广泛。JSG护线管配套使用DPJ，DPN，DKJ，DGJ，DWJ，DNJ接头形式多样，规格齐全，有不锈钢，铜镀镍和锌合金等材质可供选择。

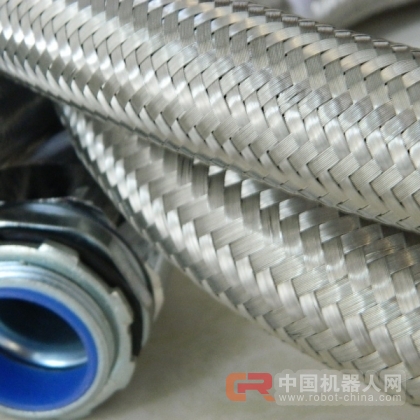

金属编织穿线软管，防爆管穿线管

材料：内层单扣镀锌钢带，中间PVC包塑，外层304不锈钢丝编织

耐温范围：-40℃～+300℃

防护等级：IP68

产品特性：

1、软管有之防水、防爆，绝缘性，抗拉性。

2、结构为反扣型增加抗拉强度、不容易折断或变形。

3、具柔软弯曲性能，内部平滑构造在穿引电线电缆时及容易。

适用范围：

1. 适用于爆炸性气体环境1区、2区；

2. 适用于可燃性粉尘环境20区、21区、22区；

3. 适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境；

4. 适用于温度组别为T1—T6的环境；

5. 适用于石油采炼、储存、化工、医药、纺织、印染、设施等爆炸性危险环境。

应用领域： 铁路，机车，交通系统工程，空调，各种机械，发电厂，化工，输配电系统，通信系统，船舶，大厦，厂房内及屋外露出部分之配线保护

用 途： 保护电线电缆以及达到绝缘、防水。

使用方法： 先将电线电缆穿入管内，再配上相应型号接头即可.

型号 Part No.	公称直径 (mm)	英制 (inches)	内径 I.D. (mm)	外径 O.D. (mm)	弯曲半径 Min. Bend Radius (mm)	包装 Length (M/coil)
SSEX-08	10	5/16”	10.2	16.5	50	50
SSEX-10	12	3/8"	12.0	19.0	60	50
SSEX-11	16	1/2"	15.6	23.0	80	50
SSEX-12	20	3/4"	19.7	28.0	100	50
SSEX-13	25	1"	25.2	34.0	150	50
SSEX-14	32	1-1/4"	32.2	42.0	180	25
SSEX-15	38	1-1/2"	38.0	49.0	220	25
SSEX-16	51	2"	50.4	62.5	250	20
SSEX-17	64	2-1/2"	62.5	75.5	300	10
SSEX-18	75	3"	75.0	89.5	450	10
SSEX-19	100	4"	98.5	115.5	600	10
