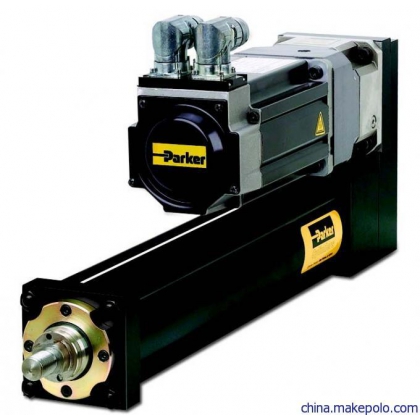

Parker 大推力电动缸 ETH系列
ETH系列电动缸，撇弃了气缸和液压缸的劣势；它适用于取代那些需要同时提高生产进度的可靠性的许多应用中。以空气和油的成本考虑，你就会发现，在大多数情况下的机电系统，如ETH电缸提供更经济的解决方案。结合配件广泛的选择，它提供了各种各样的领域中的许多可能性。
优势：
1）的功率密度－大推力小框架
2）高寿命
3）容易替换气缸，气缸法兰标准（DIN ISO 15552:2005-12
4）内置防自转装置
5）降低噪音
6）集成的力矩传感器附件可以精控制推力
特点：
1）的功率密度－大推力小框架
2）布线可以隐藏在框架内
3）集成的力矩传感器附件可以精控制推力
4）优化的安全操作和简单的清洁
5）高寿命
6）降低维修费用
7）容易替换气缸，气缸法兰标准（DIN ISO 15552:2005-12）
8）内置防自转装置
9）降低噪音
10）都一个来源，我们提供完整的电动缸关联传动系统：驱动控制器，电机和减速机
典型应用领域：
1）材料处理和进给系统
木材和塑料加工工业
用于装载机工具的垂直致动器
在纺织面料的纺织工业的张、拉、/夹
在自动化工业用于运输和组装
2）测试设备和实验室中的应用
3）阀门调节
4）挤压
5）包装机械
6）食品和饮料工业中的过程自动化
产品介绍: Parker ETH电动缸弥合了气动执行器和液压执行器之间的差距;非常适合对需要应用中的原有执行器进行替换,同时提升制造流程的可靠性.将气体和油的成本纳入考虑范围,您将会发现,在多数情况,像ETH电动缸这样的机电系统可以提供更加经济的解决方案.通过与广泛的配件相结合,该系统将使用非常广泛的领域。
尺寸：ETH032/ETH050/ETH080/ETH100/ETH125
丝杆：5，10，16，20，32
行 程：高达2000mm
牵引/推力：高达114000N
速 度：高达1.7m/s
加速度 ：15m/s ^2
效率：高达90%
重复精度：0.03mm
防护等级：IP54/IP54不锈钢螺钉/IP65
驱动方式：直连或者并联方式
优势与优点：无以伦比的功率密度
可提供完整的传动系统
集成式防旋转装置
外型美观
供应型号：
Cylinder size 单位 ETH032 ETH050 ETH080
type M05 M10 M164) M05 M10 M204) M05 M10 M324)
导程 [mm] 5 10 16 5 10 20 5 10 32
丝杆直径 [mm] 16 20 32
行程，速度和加速度
可用行程 [mm] 50-1000的标准行程 50-1200的标准行程 50-1600的标准行程
可用行程的大速度
50-400 mm [mm/s] 333 667 1067 333 667 1333 267 533 1707
600 mm [mm/s] 286 540 855 333 666 1318 267 533 1707
800 mm [mm/s] 196 373 592 238 462 917 267 533 1707
1000 mm [mm/s] 146 277 440 177 345 684 264 501 1561
1200 mm [mm/s] - - - 139 270 536 207 394 1233
1400 mm [mm/s] - - - - - - 168 320 1006
1600 mm [mm/s] - - - - - - 140 267 841
大加速度 [m/s2] 4 8 12 4 8 15 4 8 15
力
大轴向力/推力 [N] 3600 3700 2400 9300 7000 4400 17 800 25 100 10 600
大轴向力/推力 电机并联 [N] 3280 2050 4920 2460 11 620 3630
2500公里寿命的等效动轴力 [N] 1130 1700 1610 2910 3250 2740 3140 7500 6050
行程，速度和加速度
可用行程 [mm] 100-2000的标准行程 100-2000的标准行程
可用行程的大速度
100-400 mm [mm/s] 400 800 417 833
500 mm [mm/s] 400 747 417 807
600 mm [mm/s] 333 622 395 684
800 mm [mm/s] 241 457 290 514
1000 mm [mm/s] 185 354 224 405
1200 mm [mm/s] 148 284 180 329
1400 mm [mm/s] 122 235 148 275
1600 mm [mm/s] 102 198 125 234
2000 mm [mm/s] 76 148 94 170
大加速度 [m/s2] 8 10 8 10
大轴向力/推力 [N] 54800 56 000 88700 114 000
大轴向力/推力 电机并联 [N] 50 800 76300 81400
2500公里寿命的等效动轴力 [N] 18 410 27 100 27140 49600
以下是关于ETH电缸的梳理：
典型应用领域
物料搬运和进给系统
木材与塑料加工业
加载机床垂直执行器系统
纺织行业的织物张紧/夹紧应用
汽车行业的部件输送和供给
测试设备和实验室应用
阀门与阀瓣驱动
压装
包装机械
食品饮料行业的流程自动化应用
产品特点
功率密度高，力矩大，尺寸小
零点传感器等电缆可以隐藏在壳体型材的凹槽中内
集成式力传感器配件可以对力进行精确分配与控制
优化安全处理，清洁方便
使用寿命长
可对缸体法兰进行润滑，降低维护成本
采用了符合ISO标准（以及DIN ISO 15552:2005-12）的气动法兰，更换方便
集成式防旋转装置
噪声水平低
技术特性
类型：ETH电缸
机箱尺寸：ETH032 / ETH050 / ETH080 / ETH100 / ETH125
丝杆：5, 10, 16, 20, 32 mm
行程：高达2000 mm
牵引/推力：高达114000 N
速度：高达1.7 m/s
加速度：高达15 m/s²
有效动态轴向力：在2500 km的使用寿命中的等效动态轴向力高达49600 N
效率：高达90%
重复精度：高达±0.03 mm
防护等级：P54, IP54（不锈钢螺丝IP65）
驱动方式：直联式轴向驱动或采用高性能齿型带的并联式驱动
认证：
2011/65/EC: 符合RoHS标准
2014/34/EU 可用于气体，设备组区域1和II，类别2, 分类
ETH032, 050: II 2G Ex h IIC T4 Gb
ETH080*: II 2G Ex h IIB T4 Gb
证书编号：EPS 13 ATEX 2 592 X（X: 特殊环境下请选用ATEX认证的电动缸）
*ETH100, ETH125: 仅接受订制的
定制解决方案
溅油润滑
定制配件和推力杆端头
电机安装
对电缸进行特别制备，以便应用于严苛环境条件
超长推力杆
抛光推力杆
镀铬推力杆
