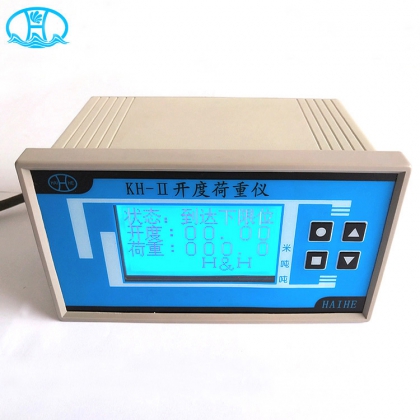

KH-II闸门开度荷重仪
技术参数
1、测量项目：开度1路，600米（MAX）；荷重1路，400吨（MAX）
2、分辨力：开度1cm或mm；荷重0.1吨
3、测量精度：开度±2cm(mm)；荷重±1%F.S±1个字
4、显示方式：4*8位中文字库LCD显示。
5、传感器与显示器之间连接方式：485信号、4-20mA信号-4芯RVVP电缆；SSI信号-6芯RVVP电缆；格雷码信号-16芯RVVP电缆
6、传感器与显示器之间有线距离：SSI信号≤200M；格雷码、4-20mA、485≤1KM
7、输出数据远传方式： 4-20mA电流输出，对应量程可设置；485信号
8、报警、控制功能
1）报警控制信号：继电器触点。触点容量：3A24VDC，3A250VAC
2）上限：当开度大于等于上限值时, 上限继电器触点吸合
3）下限：当开度小于等于下限值时，下限继电器触点吸合
4）充水：当开度在充水置位和充水复位区间内，继电器吸合
5）超载：当荷重值大于等于该数值时，继电器吸合
6）欠载：当荷重值小于等于该数值时，继电器吸合
一路开度和一路荷重监测
