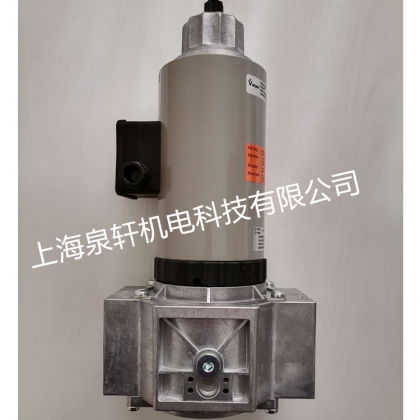

ZRDLE/5 二级电磁阀，无电流关闭，缓慢开启，快速关闭行程，快速关闭，主流量可调，分流量可调，终端触点可后配。
型号 P DN/Rp 功率 电流(一级） 电流(二级） 开启时间
mbar W A A S
ZRDLE407/5 360 Rp3/4 52 0.10 0.14 20
ZRDLE410/5 360 Rp1 52 0.10 0.14 20
ZRDLE415/5 360 Rp1-1/2 90 0.14 0.27 20
ZRDLE420/5 360 Rp2 90 0.14 0.27 20
ZRDLE4040/5 360 DN40 90 0.14 0.27 20
ZRDLE4050/5 360 DN50 90 0.14 0.27 20
| 额定宽度 | DN 40 50
Rp 3/4 1 1-1/2 2 |
| 工作压力 | 至360mbar |
| 电磁阀 | 根据EN161的阀，A级，2类，二级工作方式，EN1531 |
| 压力等级 | PN 1 |
| 关闭时间 | <1s |
| 开启时间 | 在大约20C和没有快速开启行程时，开启时间大约20s |
| 快速开启行程 | 可手动调节 |
| 主流量调节 | 可手动可调 |
| 分流量调节 | 手动调节 |
| 气体引导部分材料 | 外壳：铝，钢，黄铜
密封圈：NBR |
| 电源 | 230V（+10%-15%）；50-60Hz |
| 开关持续时间 | ED |
| 保护程度 | IP54，IP65 |
| 电气连接 | 通过PG11连接到螺丝接线端子上 |
| 开关频率 | 100次/H |
| 测量及燃气气体连接 | 符合DIN *** 228要求，在入口压力区域的两侧G1/4，从DN40（法兰）起，入口侧再加G3/4 |
| 过滤 | 内装有筛网过滤器，网眼大小1mm |
| 环境温度 | -15C到+60C |
| 安装位置 | 电磁铁垂直竖立到水平躺放 |
| 终端触点 | 根据DIN K01/1型进行检查 |
| 阀检查系统 | 通过测量连接G1/4可装上VDK200A SO 2型
用到DN80的匹配器可装上VPS504型 |
| 附件 | 终端触点K01 |
