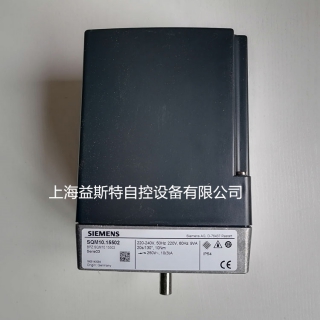

SIEMENS电动执行器SQM10.15502
上海益斯特 130 6167 0309
SIEMENS西门子伺服电机风门执行器SQM10.15502
SIEMENS西门子伺服电机风门执行器SQM10.15562
SIEMENS西门子伺服电机风门执行器SQM10.16102
SIEMENS西门子伺服电机风门执行器SQM10.16502
SIEMENS西门子伺服电机风门执行器SQM20.16502
SIEMENS西门子伺服电机风门执行器SQM20.18502
SQM…电动执行器特别适用于将其集成到其产品的OEM厂家
使用
SQM…电动执行器用于与带开关量输出的
控制器和其他开关装置连接使用。
| 型号表 |
| 马达类型 |
功率 |
90°运行时间 |
内部接线图 |
旋转方向（从轴看） |
常规扭距 |
启动扭距 |
保持扭距 |
220V-240V,
50...60Hz
|
| VA |
s/90° |
s/130° |
No |
Nm |
Nm |
Nm |
型号 |
| 标准版，轴径: 10mm. |
| Syn. motor |
9 |
14 |
20 |
1 |
逆时针 |
10 |
10 |
4 |
SQM10.15502 |
| Syn. motor |
9 |
29 |
42 |
1 |
逆时针 |
10 |
15 |
7 |
SQM10.16502 |
| Syn. motor |
9 |
70 |
100 |
1 |
逆时针 |
10 |
15 |
15 |
SQM10.17502 |
| Syn. motor |
9 |
14 |
20 |
2 |
逆时针 |
10 |
10 |
4 |
SQM10.15562 |
| Syn. motor |
9 |
29 |
42 |
2 |
逆时针 |
10 |
15 |
7 |
SQM10.16562 |
| 加强版，轴径: 12mm. |
| Syn. motor |
9 |
45 |
66 |
1 |
逆时针 |
20 |
20 |
12 |
SQM20.18502 |
| Syn. motor |
9 |
45 |
66 |
1 |
顺时针 |
20 |
20 |
12 |
SQM21.18502 |
| Syn. motor |
9 |
29 |
42 |
1 |
顺时针 |
20 |
20 |
12 |
SQM21.16502 |
|
|
