使用特征：

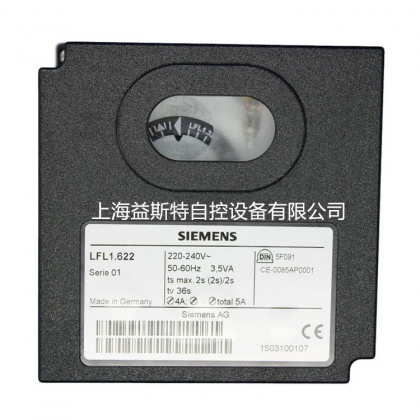

LFL1…燃烧器控制装置专为强制吹风燃烧器控制和监测设计可用于直接点火或带点火燃烧器的中高等功率燃烧器燃油燃气通用而且可以应用于固定预热空气燃烧器WLE根据DIN 4794标准
01系列和02系列的区别在于带点火燃气阀的点火燃烧器安全时间不同
大功率的大气式燃烧的控制器选用LFL1.638如果燃烧器需要连续运行控制,
请参考LGK 16…技术资料上海益斯特。
1.控制器单元和其他电缆必须与高压点火电缆分开安装。
2.不要混淆相线和中线。
3.安装开关、接地等等，都要遵守当地的规则。
4.必须确认不超过接线柱所能允许的电流量。
5.不得将主电源接到燃烧控制器的输出端子上海益斯特。
6.从市电电源处用一个all-polar 开关将燃烧控制器隔离出来，至少留3mm的触点间隙。
7.用一个公制螺和放松垫圈保护底盘下的接地套管。
8.在没有使用风机的情况下，一个AGK25必须被连接到控制器的接线柱3上，否则燃烧器不能可靠启动。
9.为安全起见，将中性导线连接到插入块底部的中性分配器或接线柱2。如下所示，燃烧的元件（风机、点火变压器和气阀）如图7435a14所列，必须连接到中性导线上。
10.中性导线和接线柱2之间的连接是在控制单元底部事先连线。
