概述

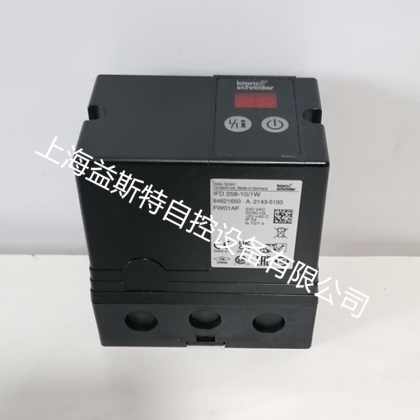

IFD258烧嘴自动控制器是一种直接启动和监测烧嘴运行的控制器；可采用电离
式火焰监测或紫外线UV监测，也可采用点火和监测共一根电极进行操作的模式；本控制器适用于不用吹扫或吹扫由其它控制的系统中，直接点火功率不大于350KW带助燃风的烧嘴；具有本地开关、
远程按钮复位两种模式。本控制器符合欧洲燃气应用标准EN298。
技术指标
1、供电：AC220V±10% 50HZ
2、环境温度：-20℃+60℃，无冷凝
3、火焰检测电流：2-20uA之间调节
4、防护等级：IP40
5、点火电缆：＜5米（宜用耐温高压线）
安装及接线注意事项：
1、电源应采用固定接线，火线L和零线N不可以接反，否则会造成设备损坏。
2、电磁阀和点火变压器由控制器输出220AC电源驱动，输出电流为2A，每个输出电流不得超过2.5A。
3、燃烧指示触点（端子13-14）和故障信号触点（端子8-9）：电流：2A，电压：253V。点火器IFD258 德国霍科德点火器IFD258-5/1W原装正品
4、UV紫外线火焰探测器工作电压为：230V，内部无熔断保护器。
5、采用单电极时，烧嘴和控制器的7#端子一定要接地，否则会造成设备损坏。
6、采用UV紫外探头时，7#端子不要接地。
7、端子11和12已在内部并接。
