产品介绍：

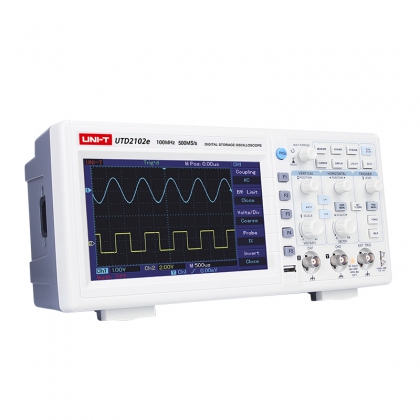

UTD2102e数字存储示波器向用户提供简单而功能明晰的前面板，以进行所有的基本操作。各通道的标度和位置旋钮提供了直观的操作，符合传统仪器的使用习惯，用户不必花大量的时间去学习和熟悉数字存储示波器的操作，即可熟练使用。为提高使用效率，便于测量，用户可直接执行 AUTO功能，仪器则显现适合的波形和档位设置。
除易于使用之外，UTD2102e数字存储示波器还具有更快完成测量任务所需要的高性能指标和强大功能。通过高速的实时采样和等效采样，可在UTD2102e数字存储示波器上观察更快的信号。强大的触发和分析能力使其易于捕获和分析波形，清晰的液晶显示和数学运算功能，便于用户更快更清晰地观察和分析信号问题。
产品特点
双模拟通道，高清彩色液晶显示系统，
400×240分辨率
支持即插即用USB存储设备，并可通过USB存储设备与计算机通信
自动波形、状态设置
波形、设置和位图存储以及波形和设置再现
精细的视窗扩展功能，精确分析波形细节与概貌
自动测量28种波形参数
自动光标跟踪测量功能
独特的波形录制和回放功能
内嵌FFT及多种波形数学运算功能(包括：加，减，乘，除)
边沿、脉宽、交替触发等功能
多国语言可选，中英文帮助信息显示
|
型号 |
UTD2102e |
|
|
通道 |
2 |
|
|
带宽 |
100MHz |
|
|
大采样率 |
500Ms/s |
|
|
上升时间 |
≤3.5ns |
|
|
存储深度 |
单通道为25k；双通道为12.5k |
|
|
波形捕获率 |
≥2000wfms/s |
|
|
垂直灵敏度 |
1mV/div ~ 20V/div |
|
|
时基范围(s/div) |
5ns/div~50s/div |
|
|
存储方式 |
设置、波形、位图 |
|
|
触发 |
||
|
触发频率计 |
6位触发频率计 |
|
|
触发类型 |
边沿、脉宽、交替 |
|
|
触发电平范围 |
内部 |
距屏幕中心±5div |
|
EXT |
±3V |
|
|
释抑范围 |
80ns~1.5s |
|
|
边沿触发 |
||
|
边沿类型 |
上升、下降、上升&下降 |
|
|
脉宽触发 |
||
|
触发模式 |
正脉宽(大于,小于,等于)，负脉宽(大于,小于,等于) |
|
|
脉冲宽度范围 |
20ns~10s |
|
|
交替触发 |
||
|
CH1触发 |
边沿、脉宽 |
|
|
CH2触发 |
边沿、脉宽 |
|
|
测量 |
||
|
光标 |
手动模式 |
光标间电压差（ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT) |
|
追踪模式 |
波形点的电压值和时间值 |
|
|
自动测量模式 |
允许在自动测量时显示光标 |
|
|
自动测量 |
峰峰值、幅值、大值、小值、顶端值、底端值、中间值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟、相位 |
|
|
数学操作 |
加、减、乘、除 |
|
|
存储波形 |
20组波形、20种设置 |
|
|
FFT |
Window |
Hanning、Hamming、Blackman、Rectangular |
|
采样点 |
1024 points |
|
|
李莎如图形 |
带宽 |
100MHz |
|
相位差 |
±3 degrees |
|
|
其它 |
||
|
接口功能 |
标配：USB OTG |
|
|
一般参数 |
||
|
电源 |
100V～240VACRMS，50/60Hz，CAT II |
|
|
LCD尺寸 |
7寸 LCD WVGA |
|
|
机身颜色 |
象牙白+灰色 |
|
|
机身重量 |
不含包装：2.5kg 含包装：3.5kg |
|
|
机身尺寸(W×H×D) |
306mm(宽)×147mm(高)×122(深)mm |
|
|
标准包装 |
纸箱 |
|
|
标准配件 |
探头×2(1:1,10:1可切换)、国标电源线、USB数据线、软件光盘、产品保用证 |
|
|
标准包装数量 |
2台 |
|
|
标准包装尺寸（L×W×H） |
450 mm×420mm×280mm |
|
|
标准包装重量 |
8.3kg |
|
