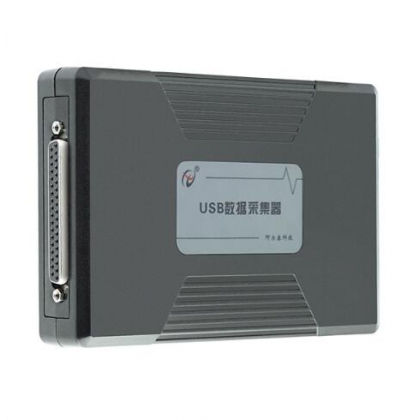

型号：USB3136
产品概述：
USB3136是一款多功能数据采集卡。该板卡12位 16路模拟量输入；2通道模拟量同步输出；12路可编程I/O；1路多功能计数器；配USB Type-A带锁线缆；与LabVIEW无缝连接，提供图形化API函数。
板卡主要应用场合：电子产品质量检测、信号采集、过程控制、伺服控制。
功能特点：
1、与LabVIEW无缝连接，提供图形化API函数。
2、类似DMA的USB Stream传输技术，传输效率更高，实时性更强。
3、设备端USB接口 Lock方式，使USB接口因松动导致掉线的几率大幅度降低。
4、低功耗，支持USB总线供电与7~24V宽范围外供电的自适应切换，方便基于笔记本的外场移动式测量。
性能描述：
产品参数：
|
AI模拟量输入 |
ADC分辨率 |
12位（Bit） |
|
输入通道 |
16通道（RSE、NRSE）； 8通道（DIFF） |
|
|
输入量程 |
±10V、±5V、±2V、±1V |
|
|
采样率 |
250Ksps（USB3135）；500Ksps（USB3136） |
|
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
4K点FIFO |
|
|
触发方式 |
开始触发、参考触发、暂停触发 |
|
|
触发类型 |
模拟边沿、模拟窗、数字边沿 |
|
|
AO模拟量输出 |
输出通道 |
2路14位同步输出 |
|
转换速率 |
100Ksps（USB3135）；200Ksps（USB3136） |
|
|
量程 |
±10V |
|
|
存储器深度 |
4K点FIFO |
|
|
生成模式 |
单点（按需）生成、有限点生成、连续生成 |
|
|
CTR计数器 |
通道数 |
1路32位 |
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、 脉宽测量、双边沿间隔测量、位置测量 (基于增量式编码器) |
|
|
CO：脉冲输出 |
||
|
CTR采样方式 |
CI：按需单点采样 |
|
|
CO：单点（按需）生成、有限点生成、连续生成 |
||
|
DIO |
12路（Port0 8路，Port1 4路，复用PFI0~3）、程控I/O方向与状态 |
|
|
1路+5V、200mA电源输出 |
||
|
软件自动校准 |
||
|
支持多卡同步 |
||
