产品概述：

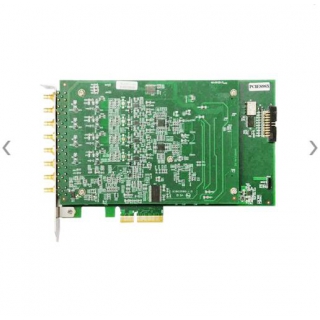

PCIe8502/8512 是4通道12位 40MS/s.80MS/s 采样数字化仪，专为输入信号两达 2OM/40M 的高频和高动态范围的的信号而设计。模拟输入范围可以通过软件编程设置为：±IV 或者±5V。配备容量高达 2GB 的板裁内存。
PCIe8502/8512 配备了 12 位高线性度的 AD转换器，是无线通讯、雷达/声纳、超声、图形成像。等高动态范围应用的理想选择。
产品特点：
4 通道单端模拟输入
12 位高分辨率 ADC
模拟输入带宽最高达 20M(PCIe8502)
模拟输入带宽最高达 40M(PCIc8512)
板载 2GB 内存
可编程输入电压量程范围±1V 或±5V
SMB-1 路外部时钟输入接口，SMB-1 路时钟输出接口
产品参数：|
AD模拟量输入 |
ADC分辨率 |
12Bit |
|
|
输入通道 |
4路单端 |
||
|
输入量程 |
±5V、±1V |
||
|
采样率 |
40MHz（PCIe8502）\80MHz（PCIe8512） |
||
|
采样方式 |
同步采样 |
||
|
AD采集模式 |
连续采样、有限点采样 |
||
|
存储器深度 |
板载2GB内存 |
||
|
校准方式 |
软件自动校准 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
触发源 |
软件触发、模拟触发、数字信号触发、 同步信号触发[TRIG0..7] |
||
|
触发源输入范围 |
ATR输入范围 |
同AD量程 |
|
|
DTR输入范围 |
标准TTL电平 |
||
|
输入阻抗 |
1MΩ（50Ω可定制） |
||
|
模拟带宽 |
20/40MHz模拟带宽 |
||
|
时钟源 |
内部时钟、外部时钟 |
||
