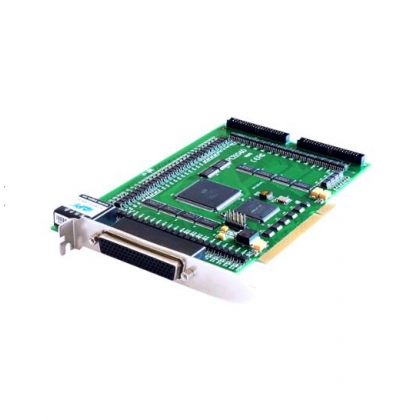

PCI1040 是 PCI 总线 8 轴伺服/步进电机运动控制卡，它以高频率脉冲串形式输出，控制伺服/步进电机的运动。该卡能精确地控制所发出的脉冲频率（电机速度）、脉冲个数（电机转角）及脉冲频率变化率（电机加速度），它能满足步进电机的各种复杂的控制要求。可对电机进行位置控制、插补驱动、加速/减速等控制。具有直线插补功能。它含有丰富的，功能齐全的软件库函数资源。在 Windows9X/2000/XP 环境下，用户可直接使用我们为您提供的设备驱动程序函数接口；以最大方便地使您在 Visual C++、Visual Basic 及各种其他软件环境中使用本设备。
产品特点：
32 位 PCI 接口，即插即用 8 轴伺服/步进电机控制，每轴可独立控制，互不影响 脉冲输出的频率误差小于 0.1% 脉冲输出速度最高可达到 5MHz 可选择脉冲输出模式：PULSE/DIR，CW/CCW 直线加/减速驱动、S 曲线加/减速驱动 梯形与 S 曲线速度轮廓 任意 2 轴或 3 轴或 4 轴直线插补 固定线速度控制 多轴同步启动/停止 可编程控制加速与减速时间 在运动中改变输出脉冲数或驱动速度 运动中可以实时读出逻辑位置、实际位置、驱动速度、加速度、加/减速状态（加速中、定速中、减速中） 每轴都有 2 个 32 位比较寄存器用于逻辑位置计数器或者实际位置计数器的位置大小比较，可用于硬件限位 可接收伺服马达驱动器的各种信号，如硬件限位信号、到位信号、报警信号等 32 位递增/递减计数器用于附加编码器 可方便地与任意步进电机、AC 或 DC 伺服电机相连接 所有数字量输入/输出信号均有 2500Vrms 隔离
规格参数：
|
产品指标 |
独立8轴驱动 |
|
脉冲输出1PPS~4MPPS |
|
|
直线/S曲线加/减速驱动 |
|
|
直线/步进插补 |
|
|
位置/固定线速度控制 |
|
|
比较寄存器和软件限制功能 |
|
|
输入信号滤波器 |
|
|
可由外部信号驱动 |
|
|
可接受来自伺服马达的各种信号 |
|
|
实时监控功能 |
|
|
光隔离DI 8路、DO各24路 |
