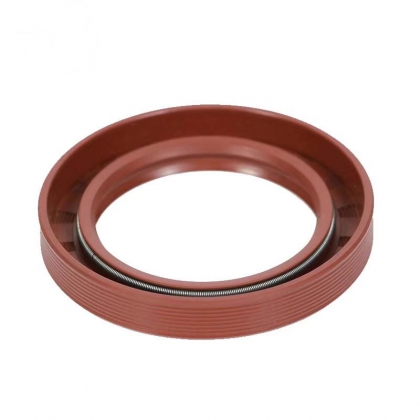

工业机器人油封,机器人油封,谐波减速器油封,低扭矩油封

点击图片查看原图

品牌: TENET
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 佛山市
有效期至: 长期有效
最后更新: 2022-09-29 15:38
浏览次数: 249
询价

公司基本资料信息

您还没有登录,请登录后查看详情

详细说明
 骨架油封结构


骨架油封结构有三部分组成:油封体、加强骨架和自紧螺旋弹簧。密封体按照不同部位又分为底部、腰部、刃口和密封唇等。通常,在自由状态下的骨架油封,其内径比轴径小,即具有一定的“过盈量”。

因此,当油封装入油封座和轴上之后,油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力,经过一段时间运行后,该压力会迅速减小乃至消失,因而,加上弹簧可以随时补偿油封自紧力。



密封原理

密封原理:由于在油封与轴之间存在着油封刃口控制的油膜,此油膜具有流体润滑特性。在液体表面张力的作用下,油膜的刚度恰好使油膜与空气接触端形成一个新月面,防止了工作介质的泄漏,从而实现旋转轴的密封。油封的密封能力,取决于密封面油膜的厚度,厚度过大,油封泄漏;厚度过小,可能发生干摩擦,引起油封和轴磨损;密封唇与轴之间没有油膜,则易引起发热、磨损。

因此,在安装时,必须在密封圈上涂些油,同时保证骨架油封与轴心线垂直,若不垂直,油封的密封唇会把润滑油从轴上排干,也会导致密封唇的过度磨损。在运转中,壳体内的润滑剂微微渗出一点,以达到在密封面处形成油膜的状态最为理想。



骨架油封作用

骨架油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离,不至于让润滑油渗漏,通常用于旋转轴,是一种旋转轴唇密封。骨架就如同混凝土构件里面的钢筋,起到加强的作用,并使油封能保持形状及张力。按骨架型式可分为内骨架油封,外骨架油封,内外露骨架油封。骨架油封是采用优质丁腈橡胶和钢板制作而成,质量稳定,使用寿命长。广泛用于汽车,摩托车曲轴,凸轮轴,差速器,减震器,发动机,车桥,前后轮等部位。

1、防止泥沙、灰尘、水气等自外侵入轴承中;

2、限制轴承中的润滑油漏出。对油封的要求是尺寸(内径、外径和厚度)应符合规定;要求有适当的弹性,能将轴适当地卡住,起到密封作用;要耐热、耐磨、强度好、耐介质(油或水等),使用寿命长。

合理使用油封,应注意以下几点:

(1)轴的转速由于设计和结构上的原因,高转速的轴应使用高速油封,低转速的轴使用低速油封,不能将低速油封用于高速轴上,反之也不行。

(2)环境温度在使用温度较高的情况下,应选用聚丙烯酯或硅、氟、硅氟橡胶。并应设法降低油箱中的油温。在使用温度过低的情况下,应选用耐寒橡胶。

(3)压力一般的油封承受压力能力差,压力过大时油封会变形。在压力过大的使用条件下应采用耐压支承圈或加强的耐压油封。

(4)安装上的偏心程度油封和轴配合时偏心过大,则其密封性会变差,特别是在轴转速高时尤为严重。如果偏心过大时,可采用“W”形断面的油封。

(5)轴的表面光洁度,直接影响油封的使用寿命,即轴的光洁度高,油封使用寿命就会长。

(6)注意在油封的唇口应有一定量的润滑油。

(7)要特别注意防止尘土浸入油封。



油封种类

TC、TC3、TB、HTC、HTC3、HTC5、HTC9、TCL、SCY、SCJY、VSB、VSB2、HTBW、HSC

TA、SA、SB、SC、CAP4、TCN、TCV、DKB、HTCL、EC、TBV、TG4



骨架油封应用

骨架油封,广泛应用于航空、汽车、摩托车、铁道、车辆、船舶、家电、工程机械等行业。适用于旋转运动及往复运动密封。安装在各重型号发动机、变速箱、车桥、轮船、汽缸等部位。主要防止被密封介质(气体.液体。)渗透及外部异物进入机体。

注意事项:

普通的油封承压范围十分有限,一般为0.03兆帕。这个压力一般为润滑油本身高差形成的压力。如果需要密封更高压力,则需要选用高压油封(一般最高可以承受1兆帕压力)或选用其他密封形式。
