MSP430G2211IPW14R 混合信号微处理器

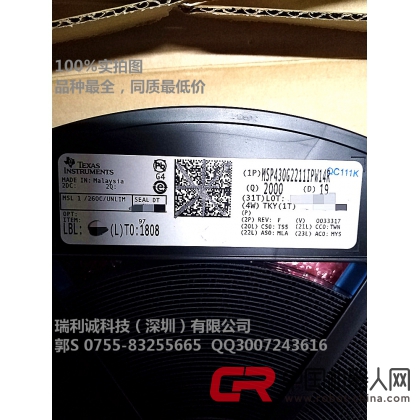

点击图片查看原图

品牌：	TI
型号：	MSP430G2211IPW14R
规格：	SMD
单价：	面议
起订：	1 个
供货总量：	356547 个
发货期限：	自买家付款之日起 3 天内发货
所在地：	广东深圳市
有效期至：	长期有效
最后更新：	2020-05-05 16:15
浏览次数：	440

公司基本资料信息

您还没有登录，请登录后查看详情

详细说明

描述

德州仪器MSP 430系列超低功率微控制器由多个设备组成，具有不同的外围设备，针对不同的应用。该体系结构与五种低功耗模式相结合，在便携式测量应用中实现了延长电池寿命的优化。该设备的特点是强大的16位RISC CPU，16位寄存器和常数生成器，这有助于最大限度的代码效率。数字控制振荡器(DCO)允许在小于1s的时间内从低功率模式唤醒到有源模式。
MSP430G2x01和MSP430G2x11系列是一个超低功率混合信号微控制器，内置16位定时器和10个I/O引脚。MSP430G2x11家族成员有一个多功能的模拟比较器。
典型的应用包括低成本的传感器系统，它捕获模拟信号，将它们转换成数字值，然后处理数据以供显示或传输到主机系统。

特性

低电源-电压范围：1.8伏至3.6伏
·超低功耗
-工作模式：220 A，1 MHz，2.2 V
待机模式：0.5 A
关闭模式(RAM保留)：0.1 A
·五种节电方式
·在不足1秒内从待机模式中快速唤醒
·16位RISC体系结构，62.5ns指令周期时间
基本时钟模块配置
-内部频率可达16兆赫，一个校准频率
·内部极低功率低频(LF)振荡器
·32 kHz晶体
·外部数字时钟源
*具有两个捕获/比较寄存器的16位计时器A
·Brownout探测器
·模拟信号比较功能或斜率A/D的片上比较器(见)
·车载串行编程，无需外部编程电压，安全熔断器可编程代码保护
·带间谍双线接口的片上仿真逻辑
·可在14针塑料小轮廓薄包装(TSSOP)、14针塑料双内插封装(PDIP)(N)和16 Pin QFN(RSA)中使用。

-技术参数--

特征
非易失性存储器(KB)	2
拉姆(KB)	0.125
模数转换器	坡度
ADC：频道(#)	0
GPIO引脚(#)	10
I2C	0
SPI	0
UART	0
比较器通道(#)	8
包装组	PDIP/14QFN/16TSSOP/14
大约。价格(美元)	0.49×1 ku
USB	不
计时器-16位	1
引导程序(BSL)	无
专用I/O
工作温度范围(C)	-40至85
包装尺寸：mm2：WxL(PKG)	14 PDIP：181 mm2：9.4 x 19.3(PDIP=14)16 QFN：16 mm2：4(QFN=16)14TSSOP：32 mm2：6.4 x 5(TSSOP=14)
额定值	目录
