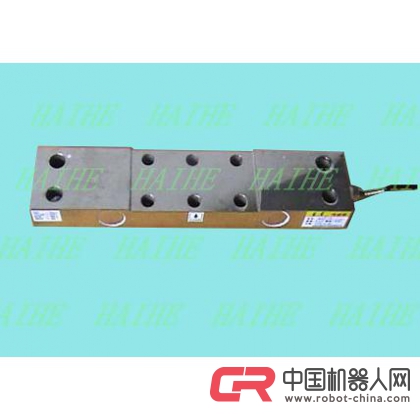

二、产品结构示意图：
三、技术参数：
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.01 |
|
非线性 |
≤ %F·S |
±0.05 |
|
滞后 |
≤ %F·S |
±0.05 |
|
重复性 |
≤ %F·S |
±0.03 |
|
蠕变 |
≤ %F·S / 30min |
±0.03 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.02 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.02 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
380±2Ω |
|
输出电阻 |
Ω |
350±2Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
推荐激励电压 |
V |
10V ~ 15V |
变送器是将荷重传感器产生的毫伏信号转换成抗干扰能力强、传输距离远的4-20mA电流信号的转换、输出设备。
变送器与荷重传感器的联接
|
荷重传感器（四芯） |
3-S+ |
4-S- |
1-V+ |
2-V- |
|
变送器（尾线线色） |
兰 |
绿 |
红 |
黑 |
变送器与仪表的联接
|
接线定义 |
+24V |
G |
电流输出 |
|
|
尾线线色 |
红 |
黑 |
绿 |
