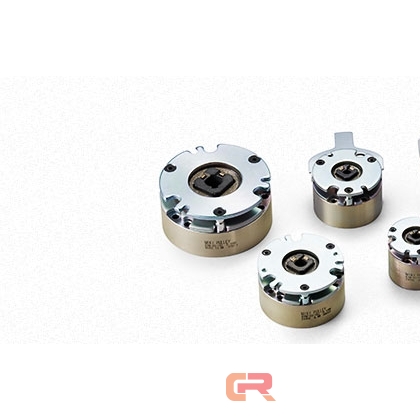

在此，我们主要推介最适合小型伺服电机使用R型，详细如下：
【规格】用于伺服电动机
| 型号 | 尺寸 | 静摩擦转矩Ts[N•m] | 线圈（20℃时） | 耐热等级 | 最高转速[min-1] | 旋转部分转动惯量J［kg・m2］ | 允许制动做功Ebaℓ[J] | 总制动做功ET[J] | 电枢吸引时间ta[s] | 电枢释放时间tar[s] | 质量[kg] | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电压[V] | 功率[W] | 电流[A] | 电阻[Ω] | |||||||||||
| BXW-01-10R | 01 | 0.3 | 24 | 6.1 | 0.254 | 94.4 | F | 6000 | 1.36×10-7 | 15 | 3000 | 0.035 | 0.020 | 0.1 |
| BXW-03-10R | 03 | 1.3 | 24 | 7.2 | 0.300 | 80.0 | F | 6000 | 1.17×10-6 | 87 | 17000 | 0.050 | 0.020 | 0.3 |
| BXW-05-10R | 05 | 2.5 | 24 | 8.0 | 0.333 | 72.0 | F | 6000 | 3.68×10-6 | 200 | 40000 | 0.060 | 0.020 | 0.5 |
| 尺寸 | 径向尺寸 | 轴向尺寸 | 孔尺寸 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | S | V | R | F | W | G | H | I | J | K | L | N | a | d | d max | |
| 01 | 33 | 26.5 | 16 | 9 | 14 | 7 | 3.4 | 32.5 | 12 | AWG26 | 0.2 | 4 | 19 | 26 | 30 | 4 | 22.8 | 0.1 | 8.5 | 8.5 |
| 03 | 48 | 42 | 26 | 14 | 23 | 8 | 3.4 | 47.5 | 19 | AWG22 | 0.2 | 4 | 18 | 26 | 30 | 4 | 22.6 | 0.1 | 11 | 15 |
| 05 | 64 | 56 | 28 | 22 | 31 | 8 | 4.5 | 63.5 | 25 | AWG22 | 0.2 | 4 | 16 | 25.5 | 30 | 4.5 | 21.3 | 0.1 | 16 | 20 |
