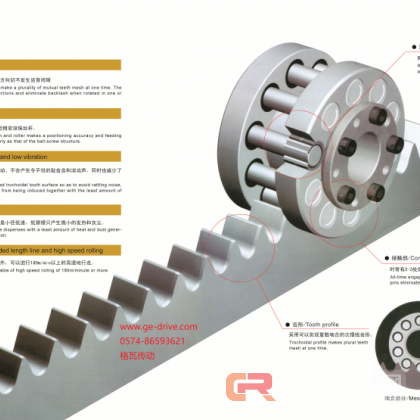

零间隙滚轮齿条

  • 品 牌: 格瓦
  • 单 价: 面议
  • 所在地:浙江 宁波市
  • 有效期至:长期有效
  • 最后更新:2016-10-22
格瓦精密齿条采用最先进的磨削制齿工艺,精度等级可达DIN5级GB4级,为目前世界上批量生产所能达到的最高精度;非工作面采用一次成型端面磨技术,具有更高的平行度;模数为Module0.5-Module30,材质有S45C,SCM21,SCM440和SUS304等,专门为客户量身订做,可提供齿条表面处理;如表面发黑处...
公司信息 视 频 应 用 图 库
产品介绍
格瓦精密齿条采用最先进的磨削制齿工艺,精度等级可达DIN5级GB4级,为目前世界上批量生产所能达到的最高精度;非工作面采用一次成型端面磨技术,具有更高的平行度;模数为Module0.5-Module30,材质有S45C,SCM21,SCM440和SUS304等,专门为客户量身订做,可提供齿条表面处理;如表面发黑处理、冷电镀、电镀镍、电镀铬等方式;同时提供专门的齿条用导轨,使传动结构更加紧凑。

(1)铣齿模数0.5~30,磨齿模数可至24,制齿加工长度4000mm可接长之端部设计,可以任意连接/互换,行程无限延伸;
(2)研磨级精度累计误差0.022mm/300mm;
(3)具有直齿/斜齿齿型,适应各种使用条件;
(4)具有热处理型/未热处理型,同一模数可有多种强度;
(5)具有方形/圆形外观,容易整合使用;
(6)多种材料:铬钼合金钢、轴承钢,尼龙,不锈钢;
齿条特点:
★滚珠丝杆无法实现的长距离传动。
★可以任意连接/互换,行程无限延伸;
★外形具有圆形/方形/异形,容易整合使用,适应各种使用条件;
★具有热处理型/未热处理型,同一模数可有多种强度;
★多种材料:铬钼合金钢、轴承钢,尼龙,不锈钢。
应用:
适用于快速、精确定位:
(1)适用于重负荷、高精度、高刚性、高速度、长行程之CNC工具机、数控铣床、数控磨床、数控车床、加工中心、焊接设备,切割机械、木工机械、焊接机械、石材机械、包装机、印刷机、喷涂机械手设备,自动化设备,纺织机械,机器人等,;
(2)适用于工厂自动化快速移载机构、机器人手臂抓取机构、智能立体仓库等。欧美机床和自动化领域已采用多年。
(3)数控设备长距离传动、数控切割机、数控雕刻机、数控开料机、数控机床等。

齿轮分度圆的线速度,等于齿条的移动速度;
齿轮分度圆直径=齿数×模数;
建议齿轮取:齿数20,模数5,压力角20°;则分度圆直径100mm。
则,齿轮转速 n=(60×500/100)/π = 95.5 r/min 。
