济南科亚 遥控工业控制箱

  • 型 号: KY-YKQY1K4-01 AV
  • 单 价: 面议
  • 所在地:山东 济南市
  • 有效期至:长期有效
  • 最后更新:2016-09-19
 箱式工业遥控器系列,是科亚自主研发,采用无线遥控方式,配以增强型实时监控系统,可在远程监控下实施无线遥控,大屏显示图像清晰,配以红外摄像可在黑暗环境清晰显示,双摄像信息传输,提供更多便利观察。主要应用于消防机器人、智能移动平台等多种设备,配以无线接收模块和电机...
公司信息 视 频 应 用 图 库
产品介绍
 箱式工业遥控器系列,是科亚自主研发,采用无线遥控方式,配以增强型实时监控系统,可在远程监控下实施无线遥控,大屏显示图像清晰,配以红外摄像可在黑暗环境清晰显示,双摄像信息传输,提供更多便利观察。主要应用于消防机器人、智能移动平台等多种设备,配以无线接收模块和电机驱动模块,可独立实现多方位需求。
二、遥控器性能指标
遥控距离:500m。
使用进口无线电零件,穿障力更强。

双模跳频工作,抗电磁干扰能力强
控制和视频信息地址匹配,解决多机作战干扰问题。
实时显示车辆电池电量和遥控器电池电量,对电池电量做出有效预警。
摇杆式操作,人机融合,操作简单,定位精准。
封闭式外箱,军工级材料,防摔抗震,IP65高强防护等级。
急停控制,提高安全性防护。
三、遥控器型号说明
表1 遥控器型号说明表


图1   型号命名图

说明:
1、模拟显示屏—显示无延时,干扰时会有雪花,
屏幕会出现抖动。
2、数字显示屏—图像清晰,显示会有延时。
(干扰越大延时时间越长,一般为2秒左右)
四、参数说明
表2 遥控器参数表

五、遥控器尺寸大小说明
①L*W*H=380*300*140mm。

图2 尺寸大小图a
②L*W*H=335*235*125mm。

图3 尺寸大小图b
六、遥控器面板介绍
①型号:KY-YKQY2K12-01 DV、KY-YKQY2K12-02 DV

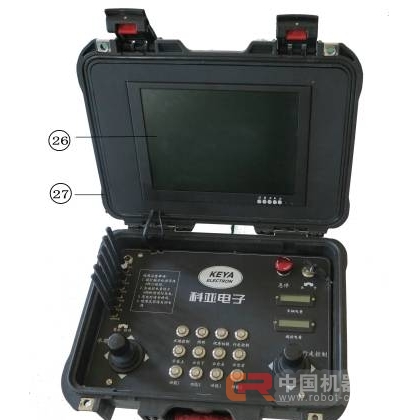

图4 KY-YKQY2K12-0X DV面板a

图5 KY-YKQY2K12-0X DV面板b
1 遥控器电源总开关:将此开关用钥匙旋转,
即接通遥控器总电源进入工作状态。
2 急停开关:将此开关按下,即可紧急停车。
3 车辆电量显示:显示车辆电池剩余电量。
4 遥控电量显示:显示遥控器电池剩余电量。
5 行走方向控制摇杆:控制车辆360°全方位运行。
6 水炮方向控制摇杆:控制水炮喷射方向,实现水炮的俯仰、左右摆动等操作。
7--12 遥控视频天线:发射接收从摄像头的传输信号。
13 水炮控制按钮:将此按钮按下,即可通过水炮方向控制摇杆实现水炮控制。

14 照明控制按钮:将此按钮按下,车辆前方照明灯打开,可在黑暗环境操作。
15 视角切换按钮:此按钮主要切换设备两摄像头的视频情况。
16 行走控制按钮:将此按钮按下,即可通过行走方向控制摇杆实现行走 控制。
17 云台上按钮:控制摄像头向上移动,方便查看上方环境。
18 云台下按钮:控制摄像头向下移动,方便查看下方环境。
19 云台左按钮:控制摄像头向左移动,方便查看左边环境。

20 云台右按钮:控制摄像头向右移动,方便查看右边环境。
21--22 功能按钮:预留功能,可根据客户需求实现定做。
23 功能按钮:远焦按钮,实现远焦对焦。
24 功能按钮:近焦按钮,实现近焦对焦。
25 充电插口:遥控器电池充电口。‘
26 视频显示屏:用于显示摄像头通过无线天线传输的视频资料。
27 外壳:军工级外壳保护。
