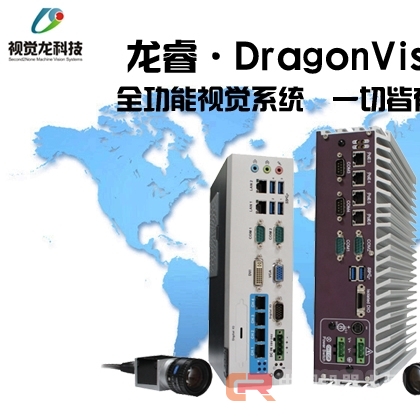

龙睿Dragon Vision全功能视觉系统

  • 品 牌: 视觉龙
  • 型 号: Dragon Vision
  • 单 价: 面议
  • 所在地:广东 深圳市
  • 有效期至:2017-07-30
  • 最后更新:2016-08-02
  按应用分类选择软件类型(根据用途和预算最佳配置5种软件类型) 一、经济型 缺陷分析 ...
公司信息 视 频 应 用 图 库
产品介绍

按应用分类选择软件类型(根据用途和预算最佳配置5种软件类型
一、经济型
缺陷分析
位置检测.
具体应用
有无判断、残缺判断、形态判断.
二、专用型
定位类
定位工具、对位工具、机器人引导.
测量类
定位工具、几何测量.
三、标准型
缺陷分析、外观检测、几何测量、智能学习、
定位工具、对位工具、机器人引导.
四、高端型
彩色定位、色差分析、识别检测、外观检测、缺陷分析、
几何测量、智能学习、定位工具、对位工具、机器人引导.
五、旗舰型
3D在线检测、线扫检测、色相分析,全工具系列.
缺 陷 分 析

                         位置检测                                                            残缺缺陷
几 何 测 量
边对测量:检测方向框选,得到边对的间距尺寸,原理同游标卡尺。

                            点的查找                                                 线的查找

                         计算交点                                                      圆的查找
定位工具
1、基于几何特征匹配的定位技术,平移定位重复精度能达到1/40亚像素,旋转0.01度,比例系数0.1~10倍。
2、定位结果不受外界光线影响,不受缺损、复杂背景的影响。
3、定位特征线条可编辑。
4、容许失真,用一致性公差度量。

                两种定位技术同时发力                               复杂背景下准确定位
     几何特征定位技术是现今主流的定位技术,它能快速、准确地定位目标物体,且不受环境光线影响,对于复杂背景、覆盖、遮挡、对比度突变、大小比例变化等等都能稳定可靠地识别和定位。 灰度相关性定位则能弥补其不足。

                        特征不全不受影响                                          覆盖也不影响

                                     在图像不是特别理想的时候,定位依然很准确稳定
标 定 技 术
1、相机标定: 除了确定一个像素等于多少毫米,还可以对镜头畸变误差及垂直误差进行矫正。 畸变误差通过对畸变模型进行识别,通过计算或查表还原真实的参数值。有效消除“相机安装倾斜”,镜头的失真影响。
     垂直误差消除
镜头畸变矫正
2、系统标定:相机定位的结果是相对于图像坐标的偏移值,一般运动控制系统都需要机台坐标或世界坐标值,为此VD100 提供了系统标定工具,通过标定找出视觉系统与机台坐标系之间的关系,然后进行坐标变换,把转换后的坐标值输出给运动控制器。 如此,就无需在运动控制器端进行复杂的坐标变换运算,只需根据得到的偏移量进行简单的补偿,就能满足复杂定位的需求。

配 置 工 具
     流程管理提供灵活自由的视觉工具配置方法,可实现多种检测模式,轻松实现多相机的独立检测任务,也可实现多相机的协同工作。
