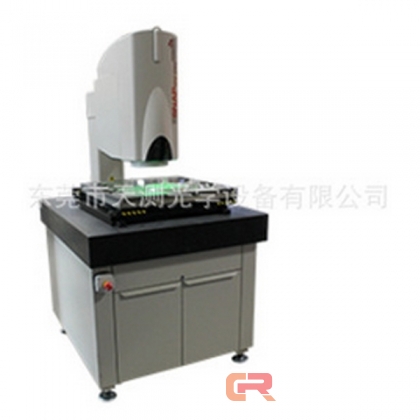

QVI SNAP DM 350测量仪

  • 品 牌: QVI
  • 型 号: QVI SNAP DM 350
  • 规 格:QVI SNAP DM 350
  • 单 价: 面议
  • 所在地:广东 东莞市
  • 有效期至:长期有效
  • 最后更新:2016-11-28
 QVI® SNAP™也许是您的工厂中最为高效的品控设备之一。SNAP让复杂的测量变得容易而不失精准。只要将工件放在平台上,选择程序,然后按运行键即可。 唾手可得的宽幅大照片 SNAP在其宽大的78毫米视场内能够测量任何工件。远心光学镜头在最高放大倍率下精确测量超过35mm厚的...
公司信息 视 频 应 用 图 库
产品介绍
 QVI® SNAP™也许是您的工厂中最为高效的品控设备之一。SNAP让复杂的测量变得容易而不失精准。只要将工件放在平台上,选择程序,然后按运行键即可。

唾手可得的宽幅大照片
SNAP在其宽大的78毫米视场内能够测量任何工件。远心光学镜头在最高放大倍率下精确测量超过35mm厚的工件,或在最低倍率下测量达75mm厚的工件。当向下调节了75mm的平台后,就可测量超过100mm厚的工件。
高解析度的视频
兆像素级的定制摄像头有着高解析度的视频图像效果。无须移动工件,仪器自带的Video™图像处理器可在视窗任意角度调整焦距,并单独测量任何一个微小细节,分辨率可达50纳米。
灵活的照明系统
SNAP只使用高亮度的LED冷光灯作为照明系统。SNAP配备了用于轮廓投影的背光,成直角的顶光可观测到钻孔和气孔内径,8扇区可编程的环型光提高了工件表面特征的对比度,有了这三种照明,就可很方便的选择使用适合不同工件的灯光或灯光组合。

Measure-X 2D测量软件– 发挥到极致的性能
Measure-X 2D测量软件可在一个程序内完成一整套特征测量,不论你有多少个测量点或测量步骤。编程也是非常便捷的——从CAD导入开始,测量样件,或放置好一个工件后,直接测量。Measure-X独特的AutoCorrelate功能允许工件随意放置—— 用户无须进行工件定位,SNAP会自动识别工件,进行测量。

RAM SANP 系列
型号 QVI SNAP QVI SNAP DM200 QVI SNAP DM350
行程(mm X 78 250 450
Y 78 100 450
Z 75 75 75
外形尺寸(mm X 340 420 1160
Y 420 610 1650
Z 750 880 1640
工作台承重(KG) 4 4 30
机台重量(KG) 43.5 56 980
重复性 高倍2um 低倍5um 高倍2um 低倍5um 高倍2um 低倍5um
测量精度 低倍10 µm + L/150
高倍5 µm + L/150
低倍10 µm + L/150
高倍5 µm + L/150
低倍10 µm + L/150
高倍5 µm + L/150
测量软件 Measure-X
光学系统 全景镜头,双倍率,图像自动校准
摄像机 QVI百万高黑白数码相机,像素点大小5.5um QVI百万高精密黑白数码相机,像素点大小2.2um QVI百万高精密黑白数码相机,像素点大小2.2um
可视范围 低倍78mm 高倍9.75 低倍100mm 高倍25mm 低倍100mm 高倍25mm
图像处理 SNAP 先进的图像分析单元,256级灰度,10:1 - 50:1 像素的分辨率
摄像机景深 低倍38mm 高倍4.75
光源 轮廓光 LED冷光源,亮度连续可调
形环灯光 可编程8区智慧灯(红色,绿色或区域可调节)
表面光 LED冷光源,亮度连续可调
选配功能 TTL激光选项,具有自动聚焦和扫描功能
可编程多色环形灯(PRL)选项
SNAP 200可视范围可选配:低倍78mm 高倍19.5mm
高像素摄像头
AMF 光学扫描 及 选配Measure-x Elements,MeasureFit等软件
操作系统及电脑 Win7 操作系统 电脑配置: I3 CPU 4G内存 250G硬盘 DVD刻录光盘 24寸LED显示器
电源 220 V ± 10%50 Hz(用电设备要求接地可靠:接地电阻小于4欧姆)
工作环境 20± 2℃,温度变化<2/hr,湿度30% ~ 50%
振动<0.0015g,低于15Hz
