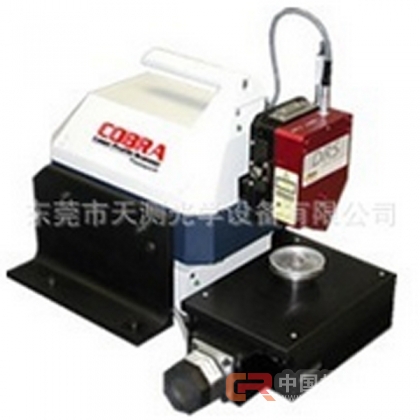

Cobra 3D 激光轮廓扫描仪

  • 品 牌: QVI/RAM
  • 型 号: Cobra 3D
  • 单 价: 面议
  • 所在地:广东 东莞市
  • 有效期至:长期有效
  • 最后更新:2016-11-28
  Cobra 2D 3D 测量范围 (XY) 50 mm(Y) ...
公司信息 视 频 应 用 图 库
产品介绍


Cobra

2D

3D

测量范围 (XY)

50 mm(Y)

50 mm(Y) x 100 mm (X)

最小步长

0.001 mm

0.001 mm

传感器类型

DRS 300

DRS 500

DRS 2000

DRS 8000

捕获范围 (Z)

0.3 mm

0.5 mm

2 mm

8 mm

精度* (µm)

1.0

1.0

10.0

40.0

光斑尺寸 (µm)

7 - 12

16 - 23

32 - 48

60 - 85

相隔距离** (mm)

17 mm

17 mm

31.5 mm

50 mm


*
捕获范围内的精度
**
相隔距离是指传感器的最低点到Z轴捕获范围中心的距离.

Cobra 3D 激光轮廓扫描仪

关于区域性能的更多信息

Cobra™ 3D 增加了一个自动化X轴 ,使扫描区域大至 2" x 2".

Scan-X® 软件 更容易扫描并分析结果

特征:

Cobra 3D 使用 DRS™ (数字范围传感器)技术, 自动化 X 和 Y 轴运动, 重型花岗岩底座, 以及 Scan-X 软件

Scan-X 软件使扫描更简单. 可查看并分析你所需要的尺寸信息。系统核心是已得到验证的DRS 技术, 结合精确的马达控制, 和数据分析软件. 因此Cobra 3D 扫描只需在表面上移动 DRS传感器, 不需要特殊的夹具.

详细规格

标准配置

Cobra 激光轮廓扫描仪(带自动化X轴平台), 安装花岗岩板; 一个DRS传感器(如下); Scan-X 软件

数据速率

1000 点每秒; 用户配置

DRS-300 Sensor

5 微英寸 动态分辨率 ,范围 0.012"

DRS-500 Sensor

5 微英寸 动态分辨率 ,范围 0.019"

DRS-2000 Sensor

40 微英寸动态分辨率 ,范围0.078"

DRS-8000 Sensor

160 微英寸动态分辨率,范围 0.315"

每次扫描最大读取

5000

最大 X 扫描长度

4.0" (100 mm)

最大 Y 扫描长度

2.0" (50 mm)

Z 调整范围

2.0" (50 mm)

最小步长

0.00004" (0.001 mm)

选项

PC 工作台 (来电咨询最新细节), 校准基准, 额外的 DRS 传感器

电源要求

100 - 240 vac, 50 - 60 Hz, 2.0 amps

喉口深度 (底座到激光光斑 )

2.75 - 4.75" (70 - 120 mm)

尺寸

20 x 24 x 16" (500 x 610 x 400 mm)

大概重量

175 lb(80 kg)   不含计算机

重要特性和选项

可视相机选项

在 Cobra 上安装一个 video camera 实现实时图像.

应用

  • 薄膜
  • 模压塑料部件
  • 工具和模具
  • 涂层
  • 焊接点,铆钉, 密封圈,和缝合线
  • 印刷油墨, 纸表面
  • 过滤膜
  • 环氧树脂点
  • 柔性电路
  • 磨碎的表面
  • 焊锡膏
  • 激光蚀刻条形码
